  دليل فنياستبدال محمل دوار تالف بدون رسم أصليكيفية قياس خاتم مستعمل وتحويل تلك القياسات إلى بديل مطابق في الأبعاددليل من شركة آنهوي يوانفينغ لحلقات التدوير المحدودة.إجابة سريعةعندما يكون الرسم الأصلي لـ محمل الدوران في حالة فقدان الحلقة، لا يزال من الممكن تصنيع بديل لها من خلال قياسات دقيقة للحلقة البالية. عادةً ما تكفي بيانات القطر الخارجي، وقطر التجويف، وارتفاع الحلقة، ونمط ثقوب البراغي، وبيانات التروس (إن وُجدت أسنان في الحلقة) لكي يقوم المصنّع بمطابقة الأبعاد، وإصدار رسم للموافقة عليه، وتصنيع قطعة بديلة مطابقة الأبعاد. والسؤال العملي في هذه الحالة ليس "أي قطعة من الكتالوج تناسب؟" بل "أي مورد يستطيع مطابقة الأبعاد من الحلقة البالية، وإصدار رسم للموافقة عليه، ثم الاستمرار في إنتاج تلك الحلقة كلما احتاجت الآلة - أو آلة أخرى من نفس الطراز - إليها؟".◆أهم النقاط1. الرسم المفقود ليس طريقاً م...

دليل فنيما هو محمل الطاولة الدوارة؟دليل للمبتدئين حول محامل الكرات ذات الأسطوانات المتقاطعة ومحامل الكرات ذات نقاط التلامس الأربعة لمشتري أدوات الآلاتدليل من شركة آنهوي يوانفينغ لحلقات التدوير المحدودة.إجابة سريعةمحمل الطاولة الدوارة هو محمل دوران دقيق يُستخدم في أدوات آلات التحكم الرقمي الحاسوبي (CNC) مثل آلات التثقيب، وآلات التفريز، والمخارط العمودية. يدعم هذا المحمل طاولة العمل الدوارة، ويثبتها تحت تأثير قوة القطع، ويديرها إلى زاوية جديدة دون أن تفقد موضعها. أكثر تصميمين شيوعاً هما محمل الكرات ذو نقاط التلامس الأربعة ومحمل الأسطوانات المتقاطعة. يعتمد اختيار التصميم المناسب على صلابة ودقة ومتطلبات التحميل لتطبيقك، وليس على القطر فقط.◆أهم النقاط1. تصميمان يغطيان معظم أدوات الآلات: تعتبر محامل الكرات ذات نقاط التلامس الأربعة بسيطة وفعالة من حيث التكلفة؛ بينما توفر محامل الأسطوانات المتقاطع...

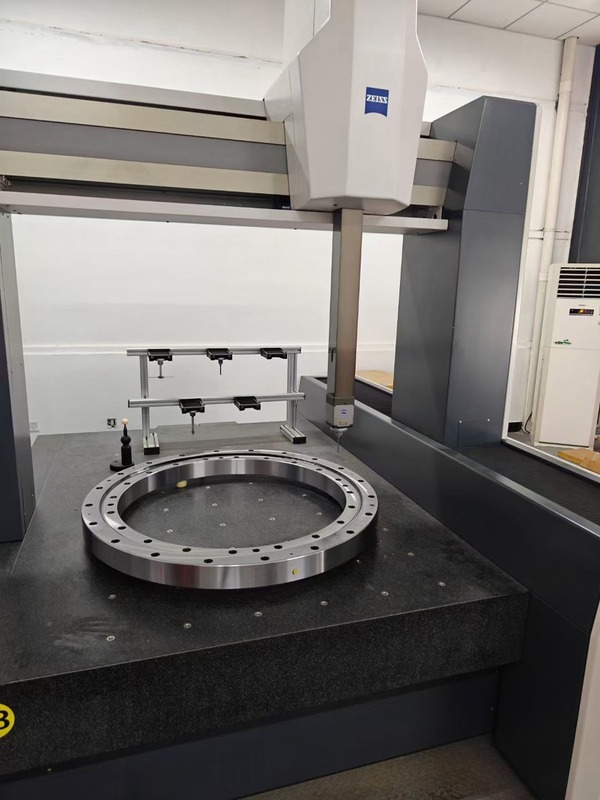

 دليل فنيمحامل الدوران لأدوات الآلاتدليل شامل للمشتريما هو محمل الدوران؟A محمل الدوران (يسمى أيضًا حلقة الدوران أو محمل الدوران) هو محمل ذو عنصر دحرجة كبير القطر مصمم لدعم الأحمال المركبة - الأحمال المحورية والشعاعية وأحمال العزم (الإمالة) - في وقت واحد، مع السماح لمنصة دوارة بالدوران بسلاسة بالنسبة لقاعدة ثابتة.بخلاف محمل الكرات القياسي، الذي عادةً ما يتعامل مع نوع أو نوعين فقط من الأحمال، يُصنع محمل الدوران كنظام دوران مدمج ومتكامل. وهو عادةً ما يتضمن:أن الحلقة الداخلية والحلقة الخارجية، وأحدها عادة ما يكون مسننًا (أسنان داخلية أو خارجية) لتشغيل المحركالعناصر الدوارة - كرات أو بكرات - مرتبة في صف واحد أو أكثر بين الحلقاتفتحة التثبيت للتثبيت المباشر باستخدام البراغي، مما يلغي الحاجة إلى غلاف منفصلالفقمات للحفاظ على الملوثات بالداخل ومنع دخول مواد التشحيمهذا التصميم المتكامل هو السبب في اس...
