المحامل الدوارة مقابل المحامل الكروية: ما هي الاختلافات الرئيسية؟
مقارنة عملية للمشترين لاختيار مكون الدوران المناسب
دليل من انهوى يوانفينج
إجابة سريعة
محمل الدوران هو محمل دوار ذو قطر كبير (يتراوح عادةً بين 200 مم و6000 مم) مصمم لتحمل الأحمال المحورية والشعاعية وأحمال العزم في آنٍ واحد، مع دعم منصة دوارة. أما محمل الكرات القياسي فهو مكون صغير ودقيق (عادةً أقل من 200 مم) ينقل الأحمال بين عمودين دوارين أو بين عمود وغلاف. تُعد الاختلافات في الحجم ونوع الحمولة والتركيب والتطبيق أساسية - اختيار الخيار الخاطئ يعني اختيار الآلة الخاطئة.
أهم النقاط
1. الحجم والبنية: محامل الدوران عبارة عن مجموعات حلقية كبيرة مزودة بفتحات تثبيت مدمجة وغالبًا ما تحتوي على أسنان تروس. أما محامل الكرات فهي مكونات فردية صغيرة الحجم.
2. مناولة الأحمال: تتحمل محامل الدوران الأحمال المحورية والشعاعية وأحمال العزم مجتمعة في وحدة واحدة. أما محامل الكرات فتتحمل في المقام الأول الأحمال الشعاعية أو المحورية في اتجاه واحد.
3. التركيب: تُثبّت محامل الدوران مباشرةً بين هيكلين دون الحاجة إلى غلاف. أما محامل الكرات فتحتاج إلى غلاف وعمود مناسب.
4. سرعة الدوران: تدور محامل الدوران ببطء (درجات في الثانية). أما محامل الكرات فتدور عادةً بسرعات تصل إلى آلاف الدورات في الدقيقة.
5. التطبيق: تُستخدم محامل الدوران في الرافعات والحفارات وتوربينات الرياح والطاولات الدوارة. أما محامل الكرات فتُستخدم في المحركات والمضخات والعجلات وعلب التروس.
ما هو محمل كروي?
محمل الكرات هو مكون دقيق يتكون من حلقة داخلية، وحلقة خارجية، وكرات فولاذية صلبة بينهما، مثبتة داخل قفص. وظيفته تقليل الاحتكاك بين جزأين متحركين - عادةً عمود دوار وغطاء ثابت. تتوفر محامل الكرات بأنواع مختلفة، منها محامل ذات أخدود عميق، ومحامل ذات تلامس زاوي، ومحامل دفع، بأحجام تتراوح من بضعة ملليمترات إلى بضع مئات من المليمترات.
صُممت من أجل دوران عالي السرعة وتحمل هذه الرافعات الأحمال بشكل أساسي في اتجاه واحد: شعاعي (عمودي على العمود) أو محوري (على طول العمود). تُصنع بكميات هائلة بواسطة خطوط إنتاج آلية، وهذا ما يجعلها رخيصة الثمن ومتوفرة على نطاق واسع.
ما هو محمل الدوران?

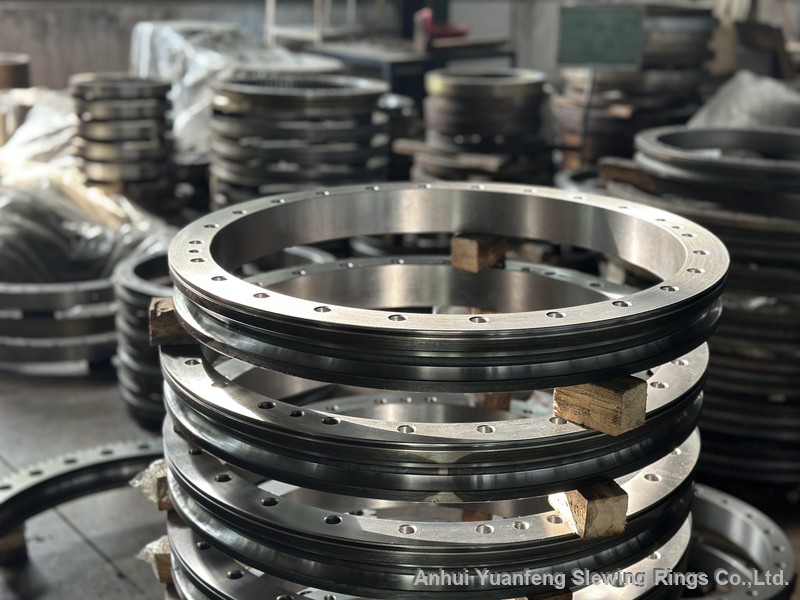

محمل الدوران (يُسمى أيضًا حلقة الدوران أو المحمل الدوار) هو محمل ذو قطر كبير - يتراوح عادةً بين 200 مم و6000 مم - يدعم منصة دوارة ويتحمل أحمالًا من اتجاهات متعددة في آن واحد. على عكس محمل الكرات، فهو وحدة متكاملة: حلقة داخلية، حلقة خارجية، عناصر دحرجة، فتحات تثبيت، وغالبًا أسنان تروس، مثبتة مباشرة على الهيكل دون غلاف منفصل.
تتوفر محامل الدوران بتكوينات داخلية متعددة - محامل كروية أحادية الصف بأربع نقاط تلامس، ومحامل كروية مزدوجة الصف، ومحامل أسطوانية متقاطعة، ومحامل أسطوانية ثلاثية الصف - كل منها مصمم خصيصًا لتلبية متطلبات مختلفة من حيث الحمل والدقة والتكلفة. تدور هذه المحامل ببطء، عادةً بضع درجات في الثانية، ولكنها مصممة لتحمل قوى من شأنها أن تدمر محمل الكرات القياسي فورًا.
مقارنة جنبًا إلى جنب
الفروقات العملية باختصار
| وجه | محمل الدوران | محمل كروي |
|---|---|---|
| نطاق القطر | 200 - 6000 مم | بضعة ملليمترات - 200 مم نموذجي |
| تحميل التعليمات | محوري + شعاعي + عزم في آن واحد | شعاعي أو محوري، اتجاه واحد مهيمن |
| التركيب | مثبتة بمسامير بين الهياكل، بدون مساكن | يتم تثبيته في الغلاف، ويلزم تركيب العمود. |
| سرعة الدوران | بطيء، درجات في الثانية | سريع، يصل إلى آلاف الدورات في الدقيقة |
| تكامل التروس | تتوفر أسنان التروس الداخلية/الخارجية | غير متوفر |
| التطبيقات النموذجية | الرافعات، والحفارات، وتوربينات الرياح، والطاولات الدوارة، والرادار | المحركات، والمضخات، والعجلات، وعلب التروس، والمراوح |
| الإنتاج | حسب الطلب، بكميات قليلة، يتم تصنيعها حسب الطلب | منتج بكميات كبيرة، جاهز للاستخدام |
قاعدة الجملة الواحدة: إذا كان تطبيقك يدور منصة كبيرة تحت أحمال مركبة ثقيلة بسرعة منخفضة، فأنت بحاجة إلى محمل دوار. أما إذا كان يدور عمودًا بسرعة تحت حمل بسيط، فأنت بحاجة إلى محمل كروي. فهما ليسا بديلين عن بعضهما.
حالة واقعية: أين يظهر الاختلاف
مثال ملموس من إنتاجنا: عميل يقوم ببناء مركبة نقل شعاعية في مشروع بناء الجسور، كان من الضروري استخدام محمل محور توجيه لآلة تحمل عوارض يتراوح وزنها بين 600 و900 طن. وكان على كل وحدة توجيه محورية تحمل وزن المركبة أثناء دورانها ببطء تحت الحمل الكامل. يُعد هذا مثالًا نموذجيًا لتطبيق محامل الدوران، حيث أن الحمل المحوري وعزم الدوران معًا كفيلان بتدمير أي محمل كروي قياسي في غضون ساعات.
لقد قمنا بتوريد 700 مم حلقة دوارة كروية مزدوجة الصف مصنوع من فولاذ 42CrMo مع مجاري كروية مُقسّاة بالحث (صلابة 55-62 HRC)، ومجاري كروية مصقولة، ونمط تثبيت بمسامير مُطابق لوحدة محور العميل. كل وحدة مُرفقة بتقرير فحص من جهاز قياس الإحداثيات ثلاثية الأبعاد (CMM) من شركة زايس. لم يكن بإمكان محمل كروي عادي تحمّل الحمل المحوري، ناهيك عن تحمّل عزم الدوران الناتج عن التضاريس غير المستوية.
والعكس صحيح أيضاً: لن يستخدم أحد محملًا دوارًا في محرك كهربائي صغير. سيكون حجمه كبيرًا جدًا، وبطيئًا، وباهظ الثمن بشكل مبالغ فيه. يبدأ اختيار نوع المحمل المناسب بالتطبيق، وليس بالجزء نفسه.
كيفية تحديد أيها تحتاج
اسأل نفسك هذه الأسئلة قبل الاختيار:
1. ما الذي يدور؟ منصة/طاولة/برج (دوار) أم عمود (محمل كروي)؟
2. ما هي الأحمال الموجودة؟ هل يوجد حمل عزم (قوة خارج المركز تحاول إمالة المحمل)؟ إذا كانت الإجابة بنعم، فهذا يعني وجود محمل دوار.
3. ما السرعة؟ دوران بطيء تحت الحمل (الدوران) أم سرعة دوران عالية (محمل كروي)؟
4. ما هو القطر؟ عند تجاوز ارتفاع 200 مم تقريبًا مع تركيب المنصة، فإنك تدخل في نطاق محامل الدوران.
5. هل تحتاج إلى أسنان تروس؟ يمكن للمحامل الدوارة أن تدمج تروسًا داخلية أو خارجية - بينما لا يمكن للمحامل الكروية ذلك.
إذا كنت لا تزال غير متأكد، فأرسل تفاصيل طلبك إلى شركة تصنيع متخصصة. شركة آنهوي يوانفينغ لحلقات التدوير المحدودةنحن ننتج محامل الدوران من 200 مم إلى 6000 مم في تكوينات الكرات أحادية الصف، والكرات ثنائية الصف، والأسطوانات المتقاطعة، والأسطوانات ثلاثية الصف - ويسعدنا أن نؤكد أي نوع يناسب جهازك.
الأسئلة الشائعة
إجابات سريعة على أسئلة المشترين الشائعة
س: هل محمل الدوران هو نفسه محمل الكرات؟
لا. محمل الدوران هو محمل دوار ذو قطر كبير (200-6000 مم) يتحمل أحمالًا محورية وشعاعية وعزمية مجتمعة، ويُركّب مباشرةً بين الهياكل. أما محمل الكرات فهو مكون صغير الحجم يُستخدم في دوران العمود، ويتحمل حملاً رئيسيًا واحدًا في اتجاه واحد بسرعة عالية.
س: هل يمكن استخدام محمل كروي بدلاً من محمل الدوران؟
غير مناسبة لدوران المنصات. لا تتحمل محامل الكرات عزم الدوران أو اتجاهات الأحمال المركبة التي تتحملها محامل الدوران. استخدامها في طاولة دوارة للرافعة أو طاولة دوارة سيؤدي إلى تلفها سريعًا.
س: ما هي أنواع محامل الدوران؟
تشمل الأنواع الرئيسية: الكرات أحادية الصف ذات نقاط التلامس الأربع، والكرات ثنائية الصف، والأسطوانات المتقاطعة، والأسطوانات ثلاثية الصفوف. ويختلف كل نوع في توازنه بين سعة التحميل والصلابة والدقة والتكلفة بما يتناسب مع التطبيقات المحددة.
س: كم تبلغ تكلفة محمل الدوران؟
تعتمد التكلفة على القطر والنوع والمادة وتكوين التروس والدقة. تتراوح أسعار محامل الدوران المصممة حسب الطلب من بضع مئات إلى عشرات الآلاف من الدولارات. تواصلوا معنا لتزويدنا بمواصفاتكم والحصول على عرض سعر.
س: كم يدوم عمر محمل الدوران؟
مع التشحيم والتسريب المناسبين، تدوم محامل الدوران عادةً من 10 إلى 20 عامًا في ظروف التشغيل العادية. ويعتمد عمر الخدمة على نطاق الأحمال والظروف البيئية والصيانة الدورية.
