خمسة عوامل يجب مراعاتها قبل شراء محمل الدوران
ما الذي يتحقق منه المشترون ذوو الخبرة قبل تقديم الطلب؟
دليل من انهوى يوانفينج
إجابة سريعة
قبل شراء محمل الدوران، تحقق من خمسة أشياء: حالة التحميل الحقيقية (المحورية والشعاعية والعزم بشكل منفصل)، ونوع المحمل الذي يناسب هذا الحمل، وجودة المواد والمعالجة الحرارية، وفئة الدقة التي يحتاجها تطبيقك، وقدرة المورد على التصنيع. تحدد هذه العوامل الخمسة ما إذا كان محملك سيدوم 10 سنوات أم سيتعطل في غضون 10 أشهر.
أهم النقاط
1. قم بتحميل الحالة أولاً: افصل الأحمال المحورية والشعاعية وأحمال العزم. حمل العزم هو الحمل الذي يغفل عنه معظم المشترين - وهو الذي يتسبب في تلف المحامل.
2. نوع المطابقة للتحميل: الكرة أحادية الصف، الكرة ثنائية الصف، الأسطوانة المتقاطعة، أو الأسطوانة ثلاثية الصفوف - كل منها مصمم لملف تحميل مختلف.
3. عمق الطبقة المتصلبة مهم: تحدد الطبقة المقواة على مسار الكرات مدة تحمل المحمل للاحتكاك الدوراني. تأكد من مواصفات التصليد - نوع المادة، وصلابة السطح، والعمق - قبل الطلب.
4. يجب أن تتطابق الدقة مع التطبيق: تتطلب طاولة الدوران CNC دقة أعلى من طاولة الدوران الخاصة بالرافعة. حدد متطلبات الانحراف بوضوح.
5. قدرة المورد هي العامل الخفي: تحدد عمليات التصنيع الداخلية، وفحص CMM، وإمكانية التتبع ما إذا كنت ستحصل على جزء أو مكون مع دليل.
العامل الأول: اعرف حالة التحميل الحقيقية
تطلب كل ورقة مواصفات لمحامل الدوران تحديد الحمل - ولكن "الحمل" يتكون من ثلاثة أرقام مختلفة. الحمل المحوري يعمل على طول محور الدوران (مباشرة لأعلى أو لأسفل). الحمل الشعاعي يتحرك بشكل جانبي، عمودي على المحور. حمل العزم (عزم الإمالة) يحاول قلب المحمل عندما يكون الحمل منحرفًا عن خط المنتصف.
يحدث معظم النقص في المواصفات عند التعامل مع أحمال العزم. فعند رفع رافعة من نهاية ذراع طويلة، أو عند وضع قطعة عمل غير مركزية على طاولة دوارة، يتولد عزم قد يكون القوة المهيمنة على المحمل. إن المورد الذي يسأل فقط "ما هو وزن حمولتك؟" ويقدم عرض سعر دون فصل العناصر الثلاثة يُعد مؤشراً سلبياً.
نصيحة للمشتري: دوّن الأحمال المحورية والشعاعية وأحمال العزم بشكل منفصل - مع ذكر الوحدات - قبل التواصل مع أي مورد. إذا كنت لا تعرف حمل العزم، فصف الشكل الهندسي: طول الذراع، ومسافة الإزاحة، والحمل عند كل نقطة.
العامل الثاني: اختر نوع المحمل الذي يتناسب مع الحمل
تأتي محامل الدوران بأربعة تكوينات قياسية، وكل منها مصمم لوظيفة مختلفة:
| يكتب | الأفضل لـ | سمة |
|---|---|---|
| كرة ذات صف واحد بأربع نقاط | أحمال متوسطة، دوران عام | الأكثر اقتصادية |
| كرة مزدوجة الصف | أحمال متوسطة إلى ثقيلة | سعة جيدة، تكلفة معتدلة |
| بكرة متقاطعة | تطبيقات دقيقة، طاولات CNC | أعلى دقة، بدون أي خلوص |
| بكرة ثلاثية الصفوف | شديد التحمل، قطر كبير | أقصى قدرة وصلابة |
نصيحة للاختيار: هل تحتاج إلى دقة دوران عالية وبدون خلوص؟ استخدم بكرة متقاطعة. هل تحتاج إلى أقصى قدرة تحمل عند قطر كبير؟ استخدم بكرة ثلاثية الصفوف. هل يهمك السعر مع أحمال متوسطة؟ استخدم بكرة كروية أحادية أو ثنائية الصفوف.
العامل الثالث: جودة المواد والمعالجة الحرارية
يهيمن نوعان من الفولاذ على صناعة محامل الدوران: 42CrMo (صلابة أعلى، استجابة ممتازة للتصليد بالحث، مفضلة لأحمال الصدمات) و 50 مليون (مقاومة جيدة للتآكل بتكلفة أقل، مناسبة لحالات التحميل المتوقعة).
يتم تقوية مسار السباق بالحث الحراري لإنشاء سطح صلب (HRC 55-62) فوق قلب متين. عمق الطبقة المتصلبة - عادةً ما يتراوح سمكها بين 2 و4 ملم في معظم الحلقات - هي المواصفة الأكثر أهمية والأقل ذكراً. صلابة السطح وحدها لا تعني شيئاً إذا كانت المنطقة المُصلّدة ضحلة جداً بحيث لا تتحمل الاحتكاك الناتج عن الدوران.
نصيحة للمشتري: تأكد من مواصفات تقوية مجرى الكابلات كتابيًا قبل تقديم الطلب - نوع المادة، وصلابة السطح، وعمق طبقة التقوية. صلابة السطح وحدها لا تضمن عمرًا أطول.
العامل الرابع: فئة الدقة والتفاوتات
تُقاس الدقة بمدى التفاوت في الانحراف - أي مقدار انحراف مسار الكرات عن الدائرة الكاملة أثناء الدوران. وتعتمد فئة الدقة المطلوبة كلياً على التطبيق.
التناوب العام (الرافعات، والطاولات الدوارة، ومنصات الوصول) - التفاوتات القياسية دقيقة وفعالة من حيث التكلفة.
تحديد الموقع (الفهرسة الدوارة، التشغيل الآلي) - انحراف محوري/قطري أكثر دقة، خلوص متحكم به.
التشغيل الآلي (طاولات دوارة CNC) - أعلى فئة دقة، خلوص شبه معدوم، تم التحقق منه بواسطة CMM.
نصيحة للمشتري: لا تدفع ثمن دقة التصنيع العالية في طاولة دوارة للرافعة - فهذا يزيد التكلفة دون فائدة. حدد استخدامك بصدق ودع الشركة المصنعة توصي بالفئة المناسبة.
العامل الخامس: القدرة التصنيعية للمورد
العامل الخامس هو الذي يكتشفه المشترون أخيرًا، وغالبًا ما يكون الأهم. جودة محمل الدوران تعتمد كليًا على جودة عملية تصنيعه. اطرح هذه الأسئلة:

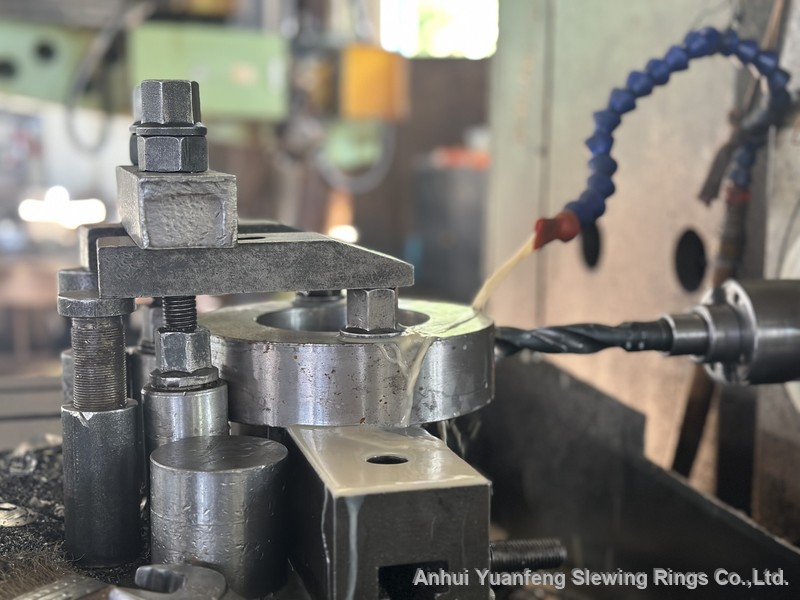

هل تتم عمليات التصنيع داخل الشركة؟ يفقد الموردون الذين يستعينون بمصادر خارجية في عمليات الخراطة أو الطحن أو قطع التروس السيطرة على تراكم التفاوتات.
هل يوجد فحص باستخدام آلة قياس الإحداثيات ثلاثية الأبعاد (CMM)؟ تقوم آلة قياس الإحداثيات بالتحقق من استدارة مجرى الكرات، ومواقع ثقوب البراغي، ودقة التروس مقارنةً بالرسم - وليس مجرد فحص بصري.
هل توجد إمكانية للتتبع؟ ينبغي أن تحتوي كل وحدة على سجل إنتاج يربط بين بيانات دفعة المواد والمعالجة الحرارية والفحص.
ما هي المدة الزمنية اللازمة؟ عادةً ما تستغرق محامل الدوران المصممة حسب الطلب من 30 إلى 45 يومًا. قد يكون المورد الذي يعد بتسليم سريع للغاية يختصر في الجودة، أو يقدم مقاسًا قياسيًا لا يناسب المنتج.

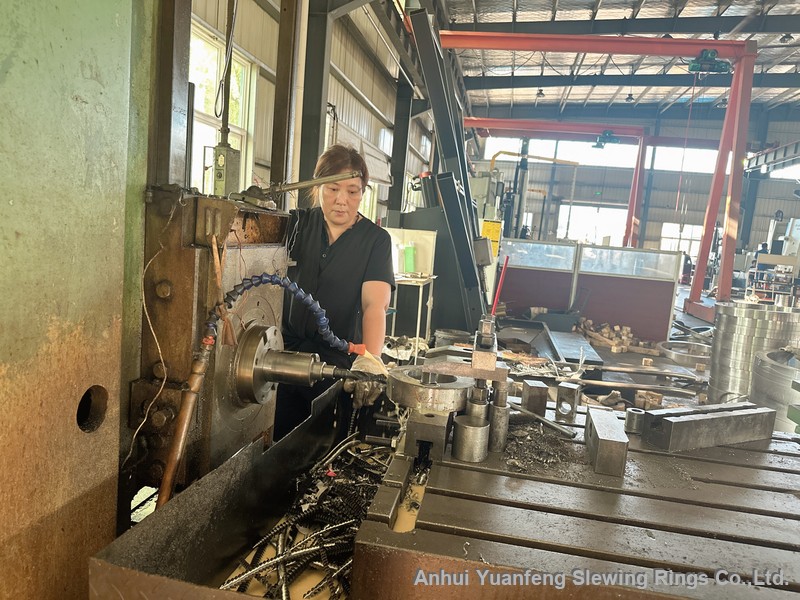

في آنهوي يوانفينغ: نقوم بعمليات التصنيع والمعالجة الحرارية والطحن والتجميع داخل مصنعنا في خفي، باستخدام نظام فحص دقيق بتقنية قياس الإحداثيات ثلاثية الأبعاد من زايس، مع رقم تعريف فريد لكل وحدة يتيح تتبعها بالكامل. مدة الإنتاج القياسية للخواتم المصممة حسب الطلب هي 40 يومًا.
حالة واقعية: كيف تؤثر هذه العوامل الخمسة
جاء إلينا أحد مصنعي مركبات نقل العوارض بحاجة إلى محمل محور التوجيه لآلات تحمل عوارض جسور يتراوح وزنها بين 600 و900 طن. وقد عملنا على دراسة العوامل الخمسة التالية:
حالة التحميل: محوري مهيمن مع عزم كبير ناتج عن التضاريس غير المستوية. يكتب: حلقة كروية مزدوجة الصفوف بقطر 700 مم تجمع بين السعة والتكلفة. مادة: 42CrMo مع مجاري تهوية مقواة بالحث عند صلابة HRC 55-62. دقة: الفئة القياسية - لا يحتاج المحور إلى انحراف من الدرجة التشغيلية. مزود: إنتاج داخلي مع تقرير قياس إحداثيات ثلاثي الأبعاد من شركة زايس لكل حلقة.
والنتيجة: محمل مُطابق للغرض المطلوب، موثق، وقابل للتتبع - ليس بالضرورة الأرخص سعراً، ولكنه المحمل الذي يثق به العميل تحت أحمال تصل إلى 1000 طن. وينطبق نفس مبدأ العوامل الخمسة على كل عملية شراء لمحامل الدوران، بغض النظر عن نوع الآلة.
◆الأسئلة الشائعة
إجابات سريعة للمشترين
س: كم تبلغ تكلفة محمل الدوران؟
تعتمد التكلفة على القطر والنوع والمادة وتكوين التروس ودقتها. قد تكلف الحلقات القياسية الصغيرة بضع مئات من الدولارات، بينما قد تصل تكلفة الحلقات الكبيرة المصممة حسب الطلب بثلاثة صفوف إلى عشرات الآلاف. اطلب عرض سعر مع بيانات الحمل للحصول على سعر دقيق.
س: كيف أختار بين محامل الدوران الكروية أحادية الصف ومحامل الدوران الكروية ثنائية الصف؟
تتحمل محامل الكرات أحادية الصف ذات نقاط التلامس الأربع الأحمال المتوسطة بكفاءة اقتصادية. أما محامل الكرات ثنائية الصف فتُوفر قدرة تحمل أعلى وصلابة أكبر للتطبيقات المتوسطة إلى الثقيلة، مثل طاولات دوارة الرافعات ومحاور ناقلات العوارض.
س: ما هي المدة الزمنية اللازمة لتصنيع محمل دوار حسب الطلب؟
يستغرق الإنتاج عادةً من 30 إلى 45 يومًا حسب الحجم والمواصفات. أما في يوانفينغ، فيستغرق الإنتاج القياسي حسب الطلب 40 يومًا. ويمكن شحن الأحجام المتوفرة في المخزون بشكل أسرع.
س: ما المعلومات التي أحتاج إلى تقديمها للحصول على عرض سعر؟
نوع التطبيق، والأحمال المحورية/الشعاعية/العزمية، ونطاق القطر المطلوب، وسرعة الدوران، ومتطلبات الدقة، ومواصفات التروس (إن وجدت)، والكمية. يساعد رسم أو تخطيط لواجهة التركيب بشكل كبير.
س: كم يدوم عمر محمل الدوران؟
مع التشحيم والتسريب المناسبين، تدوم محامل الدوران عادةً من 10 إلى 20 عامًا في ظروف التشغيل العادية. ويعتمد عمر الخدمة على نطاق الأحمال والبيئة والصيانة.
