ما هو محمل الطاولة الدوارة؟

ما هو محمل الطاولة الدوارة؟

دليل للمبتدئين حول محامل الكرات ذات الأسطوانات المتقاطعة ومحامل الكرات ذات نقاط التلامس الأربعة لمشتري أدوات الآلات

دليل من شركة آنهوي يوانفينغ لحلقات التدوير المحدودة.

صُمم المحمل القياسي للسماح للعمود بالدوران بحرية. أما محمل الطاولة الدوارة فله وظيفة مختلفة: إذ يجب أن يثبت طاولة عمل ثقيلة - غالباً ما تكون محملة بقطعة عمل كبيرة - بثبات تام بينما تدفعها أداة القطع من الجانب، ثم يدير تلك الطاولة إلى زاوية دقيقة جديدة دون أن تفقد موضعها.

هذا ما يجعل التشغيل متعدد الأوجه ممكناً. فبدلاً من فك تثبيت قطعة العمل وإعادة تثبيتها لكل وجه، يقوم مركز التشغيل خماسي المحاور بتدوير الطاولة إلى الزاوية التالية تلقائياً. وتعتمد دقة هذا الدوران بشكل شبه كامل على المحمل الموجود أسفل الطاولة.

ولهذا السبب فإن محمل الطاولة الدوارة هو في الواقع مكون تحديد المواقع الدقيقليس مجرد دعامة دوارة بسيطة. فهو يحمل حملاً محورياً وحملاً شعاعياً وعزم إمالة في نفس الوقت، في هيكل يجب أن يظل صلباً لسنوات من الإنتاج.

قبل مقارنة أنواع المحامل، تظهر ثلاثة مصطلحات في كل محادثة فنية تقريبًا حول محامل الطاولات الدوارة.

1. الصلابة

تصف الصلابة مدى تشوه المحمل تحت تأثير الحمل. تدفع قوى القطع الطاولة وتلفها باستمرار أثناء عملية التشغيل. إذا لم يكن المحمل صلبًا بما يكفي، فإن هذه القوة تتسبب في انحراف طفيف، ويظهر هذا الانحراف مباشرةً كخطأ في أبعاد القطعة النهائية. إليك طريقة بسيطة لفهم ذلك: الصلابة تساوي الحمل مقسوماً على التشوهكلما قل تحرك المحمل تحت حمل معين، زادت صلابته.

2. الخلوص والتحميل المسبق

الخلوص هو الفجوة الداخلية الصغيرة بين عناصر التدحرج (الكرات أو البكرات) ومجرى الكرات. زيادة الخلوص تعني أن الطاولة قد تتذبذب قليلاً أثناء الدوران. ولحل هذه المشكلة، تُستخدم محامل دقيقة. التحميل المسبق تُضغط عناصر التدحرج قليلاً أثناء التجميع، مما يُزيل الخلوص تمامًا (تصميم بدون خلوص). والمقابل لذلك: زيادة التحميل المسبق تعني عمومًا صلابة ودقة أعلى، ولكنها تعني أيضًا احتكاكًا وحرارة أكبر. عادةً ما يتعلق اختيار المحامل بإيجاد التوازن الأمثل للتطبيق.

3. درجة الدقة

تُصنّف دقة المحامل وفقًا لدرجات دقة قياسية، تُكتب عادةً P0 وP5 وP4 وP2 - كلما انخفض الرقم، زادت الدقة. تتطلب تطبيقات أدوات الآلات عادةً محامل من الدرجة P4 أو P2، لأن حتى الأخطاء الصغيرة في موضع الطاولة تتضخم في الجزء المُشَكَّل النهائي.

هذان هما التصميمان الأكثر شيوعًا لمحامل الطاولات الدوارة. عمليًا، يعتمد الاختيار عادةً على المساحة المتاحة ومتطلبات الدقة.

محمل كروي رباعي النقاط التلامس

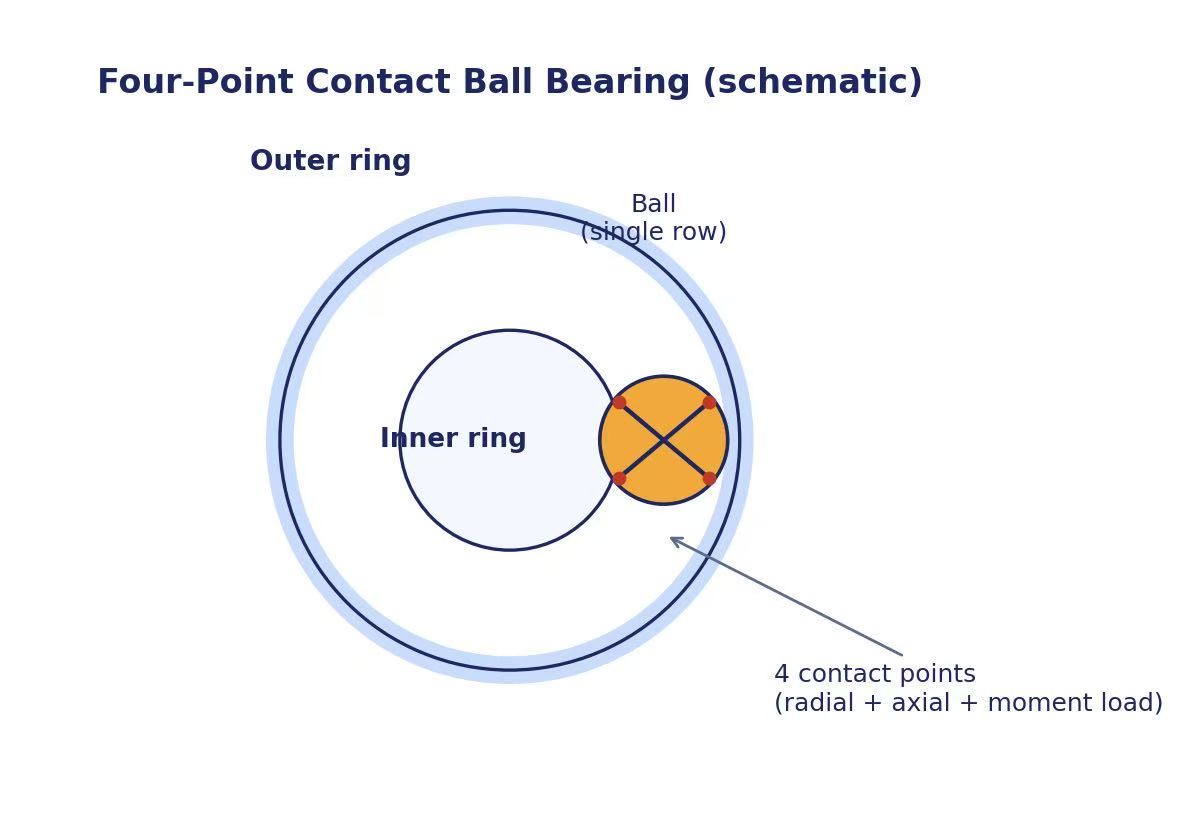

محمل كروي ذو أربع نقاط اتصال: صف واحد من الكرات، أربع نقاط اتصال، يجمع بين القدرة الشعاعية والمحورية وقدرة العزم في بنية بسيطة.

في هذا التصميم، يوجد صف واحد من الكرات بين الحلقة الداخلية والحلقة الخارجية. تلامس كل كرة مجرى الكرات عند أربع نقاط اتصاليسمح هذا التصميم لصف واحد من الكرات بتحمل الحمل القطري والحمل المحوري وعزم الميل في آن واحد. إنه هيكل بسيط واقتصادي، ولكن نظرًا لأن التلامس يكون عند نقطة وليس على طول خط، فإن الصلابة تكون محدودة بشكل طبيعي أكثر من التصميم القائم على البكرات.

الأنسب لـ: تطبيقات دوارة للأغراض العامة، متطلبات دقة متوسطة، مشاريع حساسة للتكلفة.

محمل أسطواني متقاطع

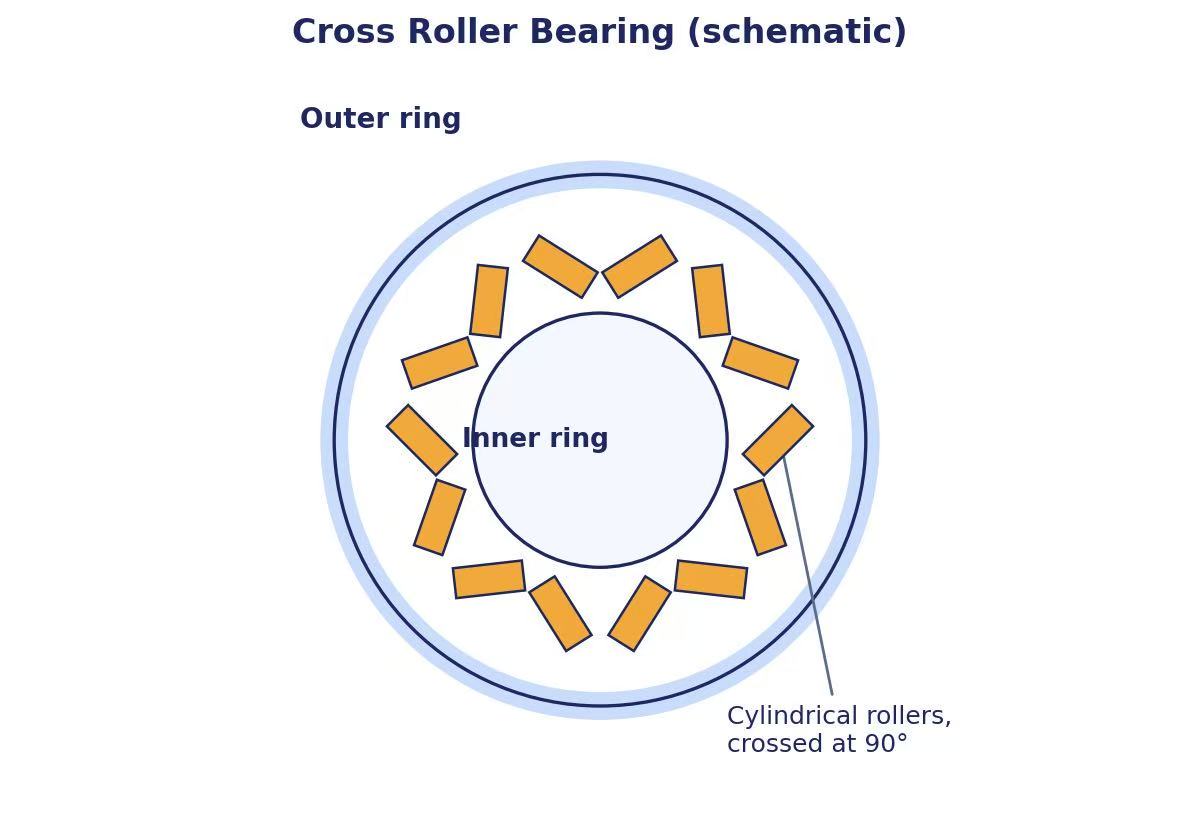

محمل أسطواني متقاطع: أسطوانات أسطوانية مرتبة بزاوية 90 درجة بالنسبة لبعضها البعض، مما يوفر اتصالًا خطيًا وصلابة عالية في مقطع شعاعي رقيق.

هنا، تُرتّب بكرات أسطوانية بنمط متناوب، حيث تدور كل بكرة بزاوية 90 درجة بالنسبة لجارتها. لأن البكرات تُشكّل خط الاتصال بفضل استخدام مسار الكرات بدلاً من نقطة التلامس، يحقق محمل الأسطوانات المتقاطعة صلابة أعلى بكثير في مقطع قطري أكثر إحكاماً. ولهذا السبب تحديداً يُعد الخيار الأمثل لطاولات الدوران CNC، ورؤوس الفهرسة، والمفاصل الروبوتية، حيث تُعدّ كل من المساحة والدقة عاملاً مهماً.

الأنسب لـ: طاولات دوارة CNC عالية الدقة، وتطبيقات ذات مساحة شعاعية محدودة، وحالات تتطلب صلابة عالية تحت التحميل المركب.

مقارنة سريعة

بعض الأسئلة العملية التي يجب التفكير فيها قبل طلب عرض سعر:

بمجرد أن يكون النوع والحجم مناسبين، فإن الفرق بين محمل يحافظ على دقته لعقد من الزمان وآخر يحتاج إلى استبدال في موسم واحد يعتمد على المادة والمعالجة الحرارية والطحن والفحص.

1. المواد والمعالجة الحرارية

تبدأ أسعار الخواتم عالية الجودة من 42CrMo أو 50Mn الفولاذ. يتم تقوية مجاري الكرات بالحث الحراري إلى HRC 55-62ويُعدّ عمق الطبقة المُقسّاة هو ما يُقاوم إجهاد التلامس الدوّار تحت أحمال القطع المتكررة. اطلب مواصفات التصليد كتابيًا - درجة المادة، وصلابة السطح، وعمق الطبقة - قبل الطلب.

2. دقة أسنان التروس

إذا كانت الطاولة تُدار بواسطة حلقة تروس، فإن شكل السن ودقة الخطوة وصلابة السن تحدد مدة استمرار الحركة بسلاسة ومقدار الخلوص الذي يظهر بمرور الوقت. تستحق جودة التروس نفس مستوى التوثيق الذي يُولى لمجرى التروس.

3. جودة قابلة للقياس والتتبع

يجب قياس كل خاتم باستخدام جهاز قياس إحداثيات، مع إرفاق تقرير بذلك مع المنتج. إن إمكانية التتبع - من حيث دفعة المواد، وسجلات المعالجة الحرارية، والأبعاد النهائية - هي ما يحوّل المكون المشتَرى إلى جزء موثق من سجل جودة جهازك.

في شركة آنهوي يوانفينغ لحلقات التدوير المحدودةنقوم بتصنيع ومعالجة وصقل وتجميع حلقات الدوران داخليًا في مدينة خفي بالصين. تشمل مجموعتنا القياسية أقطارًا تتراوح من من 200 مم إلى 6000 مم تتوفر بتصميمات كروية أحادية الصف بأربع نقاط تلامس، وكرات ثنائية الصف، وبكرات متقاطعة، وبكرات ثلاثية الصف، مع تروس داخلية أو خارجية حسب الطلب. تُصنع الحلقات من فولاذ 42CrMo و50Mn، وتُقسّى مجاري الكرات بالحث إلى صلابة تتراوح بين 55 و62 HRC، ويتم قياس كل وحدة على جهاز قياس إحداثيات ثلاثي الأبعاد من زايس (Zeiss CMM) مع رقم تعريف فريد للمنتج لضمان التتبع الكامل. الحد الأدنى للطلب هو قطعة واحدة ويستغرق الإنتاج المخصص القياسي حوالي 40 يومًا - لذلك فإن حلقة استبدال واحدة لآلة تشغيل عاملة، أو نموذج أولي لتصميم طاولة جديد، هو أمر عملي بدلاً من الالتزام على نطاق المصنع.
