الخلوص مقابل التحميل المسبق في محامل الدوران: كيفية اختيار طاولة الدوران لآلة التشغيل
ما وظيفة كل إعداد، ومتى يحتاج إليه جهاز الدوران، وما يجب تضمينه في استفسارك
دليل من شركة آنهوي يوانفينغ لحلقات التدوير المحدودة.
إجابة سريعة
الخلوص هو الحركة الحرة الصغيرة داخل المحمل؛ التحميل المسبق، والذي يسمى أيضًا الخلوص الصفري، يزيل تلك الحركة ويضع عناصر التدحرج تحت ضغط طفيف. بالنسبة للطاولات الدوارة في آلات التثقيب والطحن والمخارط الرأسية، يوفر المحمل المُحمّل مسبقًا أو ذو الخلوص الصفري عادةً صلابةً ودقةً أفضل في تحديد المواقع، ولكن على حساب عزم دوران دوراني أعلى. أما في التطبيقات البطيئة أو الخفيفة أو غير الدقيقة، فغالبًا ما يكون الخلوص العادي كافيًا وأقل تكلفة. ويعتمد الاختيار الأمثل على حمل القطع، ومستوى الدقة المطلوب، وقوة المحرك.
أهم النقاط
1. التفاوت أمر طبيعي، وليس عيباً: يسمح مقدار صغير من الحركة المحورية والشعاعية للمحمل بالدوران بحرية، ويمتص التمدد الحراري، ويجعل التجميع ممكناً.
2. التحميل المسبق هو مقايضة متعمدة: يؤدي إزالة الفراغ إلى زيادة الصلابة، وتكرار تحديد الموضع، ومقاومة الاهتزاز، ويزيد من عزم الدوران والحرارة في نفس الوقت.
3. عادةً ما تحتاج الطاولات الدوارة الدقيقة إلى تحميل مسبق أو خلوص صفري: أي حركة حرة تسمح للطاولة بالإمالة أو التحرك تحت تأثير قوة القطع، وهو ما يظهر على شكل تشطيب سطح رديء وأخطاء في تحديد الموضع بعد الفهرسة.
4. زيادة التحميل المسبق ليست دائماً أفضل: يؤدي الإفراط في ذلك إلى زيادة الطلب على عزم الدوران، وتراكم الحرارة عند السرعة، وتسريع التآكل، وجعل المحمل أقل تحملاً لأسطح التركيب غير المستوية.
5. حدد الشرط بالأرقام: حدد هدف الخلوص أو التحميل المسبق، واتجاه قياسه، وعزم الدوران المسموح به، لأن "الخلوص الصفري" و"التحميل المسبق" ليسا نفس الشيء بالنسبة لكل مورد.
ما هو الخلوص في محمل الدوران؟
كل محمل الدوران يتمتع هذا الجزء ببعض حرية الحركة بين حلقته الداخلية والخارجية. ويتم قياس هذه الحرية في اتجاهين:
- الخلوص المحوري: إلى أي مدى يمكن أن تتحرك إحدى الحلقات لأعلى ولأسفل بالنسبة للأخرى.
- الخلوص الشعاعي: إلى أي مدى يمكن أن تتحرك إحدى الحلقات جانبياً بالنسبة للأخرى.
الخلوص ليس عيباً. فوجود مقدار ضئيل منه يسمح للمحمل بالدوران بحرية، ويتحمل التمدد الحراري، ويُسهّل عملية التركيب. تبدأ المشاكل عندما يكون الخلوص زائداً عن الحاجة، أو عندما ينعدم تماماً في الحالات التي تتطلب وجوده.
ما هو التحميل المسبق (خلوص صفري)؟
يُصنع المحمل المُحمّل مسبقًا بحيث تكون عناصر التدحرج، الكرات أو البكرات، مضغوطة قليلاً بين مساراتها. لا يوجد أي خلوص حر، ويتحمل المحمل بالفعل حملاً داخليًا صغيرًا قبل تطبيق أي حمل خارجي.
يُطلق مصطلح "خلوص صفري" على المحامل التي لا يوجد بها أي خلوص قابل للقياس. وبالمعنى الدقيق، يمكن أن تتراوح حالة المحمل من خلوص طفيف إلى خلوص صفري تمامًا، وصولًا إلى تحميل مسبق محدد. تأكد من استخدامك أنت وموردك نفس المصطلحات لنفس الحالة، وحدد القيمة المستهدفة بالأرقام.
كيف تتم مقارنتهم؟
| ملكية | التخليص العادي | محمل مسبقًا / بدون خلوص |
|---|---|---|
| اللعب المجاني | صغير لكنه حاضر | لا أحد |
| الصلابة تحت الحمل | أدنى | أعلى |
| قابلية تكرار تحديد المواقع | عدل | أحسن |
| مقاومة الاهتزاز والارتجاج | أدنى | أعلى |
| عزم الاحتكاك الدوراني | أدنى | أعلى |
| التسخين بسرعة | أدنى | أعلى |
| الحساسية لخطأ التركيب | أدنى | أعلى |
| يكلف | أدنى | أعلى |
لماذا تحتاج الطاولات الدوارة غالبًا إلى التحميل المسبق
تحمل طاولة دوارة قطعة العمل بينما تدفعها أداة القطع. أي حركة حرة في المحمل تسمح للطاولة بالإمالة أو التحرك تحت تأثير تلك القوة. والنتيجة قد تكون:
- تشطيب سطحي رديء أو علامات اهتزاز
- أخطاء تحديد المواقع بعد الفهرسة
- تآكل غير متساوٍ في مسار الكرات بمرور الوقت
يؤدي إزالة الفراغ إلى تحسين الصلابة، ولهذا السبب يفضل مصنعو أدوات الآلات بشكل عام التصميمات المحملة مسبقًا أو ذات الخلوص الصفري للطاولات الدوارة الدقيقة، وخاصة في آلات القطع الثقيلة.
مزايا وعيوب التحميل المسبق
زيادة التحميل المسبق ليست دائمًا أفضل. فالإفراط في ذلك قد يسبب ما يلي:
- عزم دوران دوراني عالٍ، الأمر الذي يتطلب محرك دفع أقوى
- تراكم الحرارة، وخاصة عند السرعات العالية
- ارتداء أسرع إذا تعرض المحمل لإجهاد زائد
- الحساسية لسطح التركيب. لا يمكن للمحمل الذي لا يحتوي على أي خلوص أن يتحمل أسطح التركيب غير المستوية كما يمكن للمحمل المخلخل أن يتحملها.
في حالة الدوران البطيء، مثل طاولة تدور بضع دورات فقط في الدقيقة، نادراً ما تكون الحرارة هي المشكلة. الأهم هو عزم الدوران ودقة التركيب.
ما هي أنواع المحامل المستخدمة؟
محامل كروية دوارة ذات نقاط تلامس رباعية
يمكن تصنيعها بدون أي خلوص عن طريق التحكم في حجم الكرة بالنسبة إلى مجرى الكرة. وهي مناسبة للأحمال المتوسطة والأحمال المركبة في مساحة صغيرة.
محامل دوارة متقاطعة
تتميز هذه المنتجات بصلابة عالية بالنسبة لحجمها، وغالبًا ما تكون الخيار الأول عندما تكون الدقة والصلابة هما الأهم.
للمقارنة بين النوعين، راجع دليلنا الخاص بمحامل الطاولات الدوارة.
كيفية اتخاذ القرار
| وضعك | الخيار النموذجي |
|---|---|
| قطع متقطع كثيف، وتحديد المواقع بدقة | بكرة متقاطعة، محملة مسبقًا أو بدون خلوص |
| أحمال متوسطة، مساحة صغيرة | مسافة خالية من العوائق، اتصال رباعي النقاط |
| سرعة منخفضة، عمل خفيف، لا يتطلب دقة | التخليص العادي |
| معدات ذات تقلبات كبيرة في درجات الحرارة | التخليص الجمركي العادي، أو مناقشة الأمر مع المورد |
إذا كنت غير متأكد، فأرسل للمورد تفاصيل طلبك: الحمولة، والسرعة، ومتطلبات الدقة، وطريقة التركيب. سيطلب المورد الجيد هذه المعلومات قبل التوصية بتصميم مناسب.
ما يجب تحديده عند طلب عرض سعر
لتجنب سوء الفهم، يرجى توضيح هذه النقاط كتابةً:
| 1. حالة الخلوص أو التحميل المسبق | بالأرقام إن أمكن، وفي أي اتجاه: محوري، شعاعي، أو كلاهما |
| 2. كيف سيتم قياسه | على سبيل المثال، بواسطة مؤشر قياس على جهاز اختبار |
| 3. أقصى عزم دوران مسموح به | إذا كانت قيادتك محدودة |
| 4. متطلبات الدقة | مثل عدم استواء أسطح التثبيت |
| 5. تفاصيل التركيب | بما في ذلك مدى استواء أسطح التثبيت وترتيب البراغي |
التركيب لا يقل أهمية عن المحمل
لا يعمل محمل ذو خلوص صفري كما هو مصمم له إلا إذا وُضع على أسطح مستوية وصلبة. قد تؤدي الأسطح غير المستوية إلى تشوه الحلقات وتكوين مناطق ضيقة. اتبع تعليمات المورد بشأن تسلسل شد البراغي وعزم الدوران، وتأكد من دوران المحمل بسلاسة يدويًا قبل تشغيل الآلة.
ما يمكننا صنعه

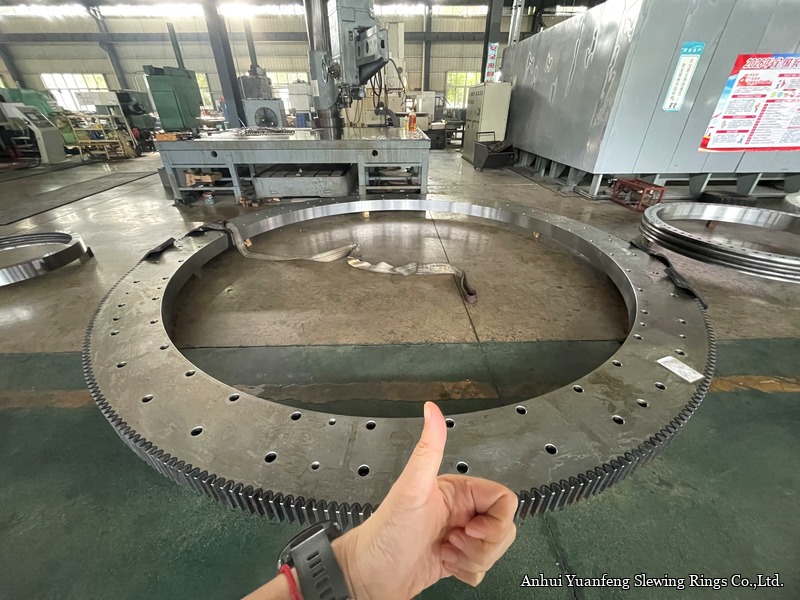

تُصنّع شركة آنهوي يوانفينغ لحلقات التدوير المحدودة حلقات التدوير وفقًا لرسومات العملاء، بما في ذلك تصميمات ذات خلوص صفري وتصميمات بكرات متقاطعة، بأقطار تتراوح من 200 مم إلى 6000 مم، باستخدام فولاذ 42CrMo و50Mn مع مجرى حلقي مُقسّى بالحث. يتم التحقق من الأبعاد باستخدام آلة قياس الإحداثيات من زايس الموجودة لدينا، ونحن حاصلون على شهادتي ISO 9001 وCE.
يمكن طلب الخاتم الأول أو البديل كقطعة واحدة. يُنتج أول حلقة رسمًا معتمدًا نحتفظ به في ملفاتنا. وتُنفذ الطلبات المتكررة والطلبات المجمعة لآلات أخرى من نفس الطراز بناءً على هذا الرسم نفسه، ما يضمن عدم تكرار أعمال تحديد الأبعاد، ويجعل إنتاج كل حلقة بعد الأولى أسرع وأكثر اقتصادية. قبل الطلب، من المفيد معرفة عدد الآلات من هذا الطراز التي تستخدمها وعددها التي ستحتاج إلى محمل، حتى يُمكن التخطيط للاستفسار الأول كدفعة واحدة بدلًا من عمليات شراء طارئة منفصلة.
يستغرق وقت الإنتاج النموذجي حوالي 40 يومًامع العلم أن تكلفة الشحن البحري تُحدد بشكل منفصل. نحتاج إلى رسم أو بيانات تفصيلية للبدء. لا نقدم خدمات الهندسة العكسية أو التصميم من الصفر، وبعض التكوينات تتجاوز قدراتنا التصنيعية الحالية. سنُبلغكم في مرحلة دراسة الجدوى ما إذا كان طلبكم من بينها.
الأسئلة الشائعة
الخلوص والتحميل المسبق في محامل الدوران للطاولات الدوارة
س: هل الخلوص الصفري هو نفسه التحميل المسبق؟
ليس تمامًا. تعني الخلوص الصفري عدم وجود أي حركة حرة قابلة للقياس. أما التحميل المسبق فيعني أن عناصر الدوران تخضع لضغط خفيف عمدًا. اتفق على الحالة الدقيقة وكيفية قياسها قبل الطلب.
س: هل يتآكل المحمل المُحمّل مسبقًا بشكل أسرع؟
ليس الأمر كذلك إذا كان التحميل المسبق صحيحًا وتم تركيب المحمل بشكل سليم. التحميل المسبق المفرط أو التركيب غير السليم هما ما يُقصران عمر المحمل.
س: هل أحتاج إلى تحميل مسبق لطاولة ذات سرعة منخفضة؟
ليس دائمًا. إذا كانت الطاولة تدور ببطء، وتحمل حملاً خفيفًا، ولا تتطلب دقة عالية، فقد يكون الخلوص العادي كافيًا. يُعد التحميل المسبق أكثر أهمية عندما تكون قوى القطع ودقة تحديد المواقع مهمة.
س: هل يمكنك صنع بديل لمحمل طاولة دوارة موجود؟
نعم، إذا أمكنكم تزويدنا برسم أو قياسات تفصيلية للجزء القديم، بما في ذلك الخلوص أو حالة التحميل المسبق المطلوبة. سنقوم بدراسة جدوى المشروع وإعداد رسم للموافقة عليه قبل بدء الإنتاج.
س: ما هي أنواع المحامل المناسبة لطاولة دوارة لآلة التشغيل؟
تُعدّ محامل الدوران ذات الأسطوانات المتقاطعة الخيار الأمثل عادةً عندما تكون الصلابة والدقة في غاية الأهمية، نظرًا لصلابتها العالية مقارنةً بحجمها. كما يمكن تصنيع محامل الدوران الكروية ذات نقاط التلامس الأربعة بدون خلوص لتناسب الأحمال المتوسطة والمختلطة في المساحات الصغيرة.
س: ما المعلومات التي يحتاجها المورد لتقديم عرض سعر لمحمل طاولة دوارة؟
رسم أو بيانات تفصيلية: القطر الخارجي، القطر الداخلي، ارتفاعات الحلقات، تفاصيل التركيب، بيانات التروس إن وجدت، ومتطلبات الخلوص أو التحميل المسبق. يساعد تحديد الحمل والسرعة والدقة المستهدفة المورد على تأكيد التكوين المناسب.
هل تبحث عن محمل مناسب لطاولة دوارة؟ اترك رسالة تتضمن الرسم أو المعايير الرئيسية، بما في ذلك متطلبات الخلوص أو التحميل المسبق - سيرد مهندسونا في غضون 24 ساعة.
