استبدال محمل دوار تالف بدون رسم أصلي
كيفية قياس خاتم مستعمل وتحويل تلك القياسات إلى بديل مطابق في الأبعاد
دليل من شركة آنهوي يوانفينغ لحلقات التدوير المحدودة.
إجابة سريعة
عندما يكون الرسم الأصلي لـ محمل الدوران في حالة فقدان الحلقة، لا يزال من الممكن تصنيع بديل لها من خلال قياسات دقيقة للحلقة البالية. عادةً ما تكفي بيانات القطر الخارجي، وقطر التجويف، وارتفاع الحلقة، ونمط ثقوب البراغي، وبيانات التروس (إن وُجدت أسنان في الحلقة) لكي يقوم المصنّع بمطابقة الأبعاد، وإصدار رسم للموافقة عليه، وتصنيع قطعة بديلة مطابقة الأبعاد. والسؤال العملي في هذه الحالة ليس "أي قطعة من الكتالوج تناسب؟" بل "أي مورد يستطيع مطابقة الأبعاد من الحلقة البالية، وإصدار رسم للموافقة عليه، ثم الاستمرار في إنتاج تلك الحلقة كلما احتاجت الآلة - أو آلة أخرى من نفس الطراز - إليها؟".
أهم النقاط
1. الرسم المفقود ليس طريقاً مسدوداً: حلقة الدوران هي جزء هندسي، لذلك يمكن قياس الحلقة البالية على المنضدة أو في الآلة وإعادة إنتاجها من تلك الأبعاد - لا حاجة لبيانات تصميم خاصة.
2. ستة قياسات تحمل معظم المعلومات: القطر الخارجي، والثقب، وارتفاع الحلقة، وعدد ثقوب البراغي وقطر الثقوب، وقطر دائرة البراغي (PCD)، ومعلمات التروس إذا كانت الحلقة مسننة.
3. الصور جزء من المواصفات: تساعد أسطح التركيب وعلامات التآكل والأختام وأي لوحة اسم أو رقم جزء مقروء المورد على تأكيد الهندسة وتحديد التلف الموضعي الذي لا يظهره القياس وحده.
4. تصبح الحلقة الأولى مرجعاً لبقية الحلقات: بمجرد الموافقة على حلقة الاستبدال وتشغيلها، فإن نفس الهندسة المقاسة تغطي كل آلة أخرى من هذا الطراز - لذا فإن مهمة قياس واحدة تدعم الحلقة الأولى وكل حلقة يتم طلبها بعدها.
5. تحقق من القياسات قبل دفع العربون: يعد فحص آلة قياس الإحداثيات الداخلية وجولة فيديو مباشرة لخط الإنتاج أبسط طريقتين للتحقق من أن الطلب الذي لا يتطلب رسمًا سيناسب عند وصوله.
لماذا لا تحتوي العديد من الآلات على رسومات؟
يحدث هذا الأمر أكثر مما يتوقعه معظم المشترين. تبقى آلات التشغيل، والرافعات، والحفارات، والطاولات الدوارة في الخدمة لمدة تتراوح بين 10 و15 عامًا، وأحيانًا أكثر من 20 عامًا. يُصاب محمل الدوران الذي يدعم الطاولة الدوارة، أو منصة الدوران، أو القرص الدوار، بالتآكل، أو الضوضاء، أو زيادة رد الفعل العكسي - وعندها تكون الأوراق قد فُقدت. إما أنه لم يُسلّم مع الآلة، أو أن الآلة قد انتقلت ملكيتها مرتين أو ثلاث مرات، أو أن الشركة المصنعة الأصلية للمعدات لم تعد تدعم هذا الطراز.
بالنسبة لفريق الصيانة، يبدو هذا وكأنه طريق مسدود: الآلة سليمة ميكانيكيًا، والمحرك لا يزال يعمل، والهيكل سليم - والشيء الوحيد الذي يفصل المصنع عن آلة عاملة هو مكون واحد لا توجد له وثائق. قد يستغرق انتظار قطعة غيار أصلية قديمة شهورًا، إن وُجدت أصلًا.
ما يحلّ المأزق عادةً هو قياس الجزء المتآكل. محمل الدوران - حتى لو كان مصممًا خصيصًا - هو المكون الهندسيتعتمد وظيفتها على مطابقة الأبعاد، وليس على معرفة تصميمية خاصة. قم بقياسها بدقة، ويمكن إعادة إنتاج الشكل الهندسي، وهي الطريقة التي تتبعها معظم الشركات. محمل الدوران للحفار بصلح ويتم حل مهام استبدال أدوات الآلات فعلياً في الممارسة العملية.
ما هي المعلومات التي يحتاجها المورد فعلياً؟

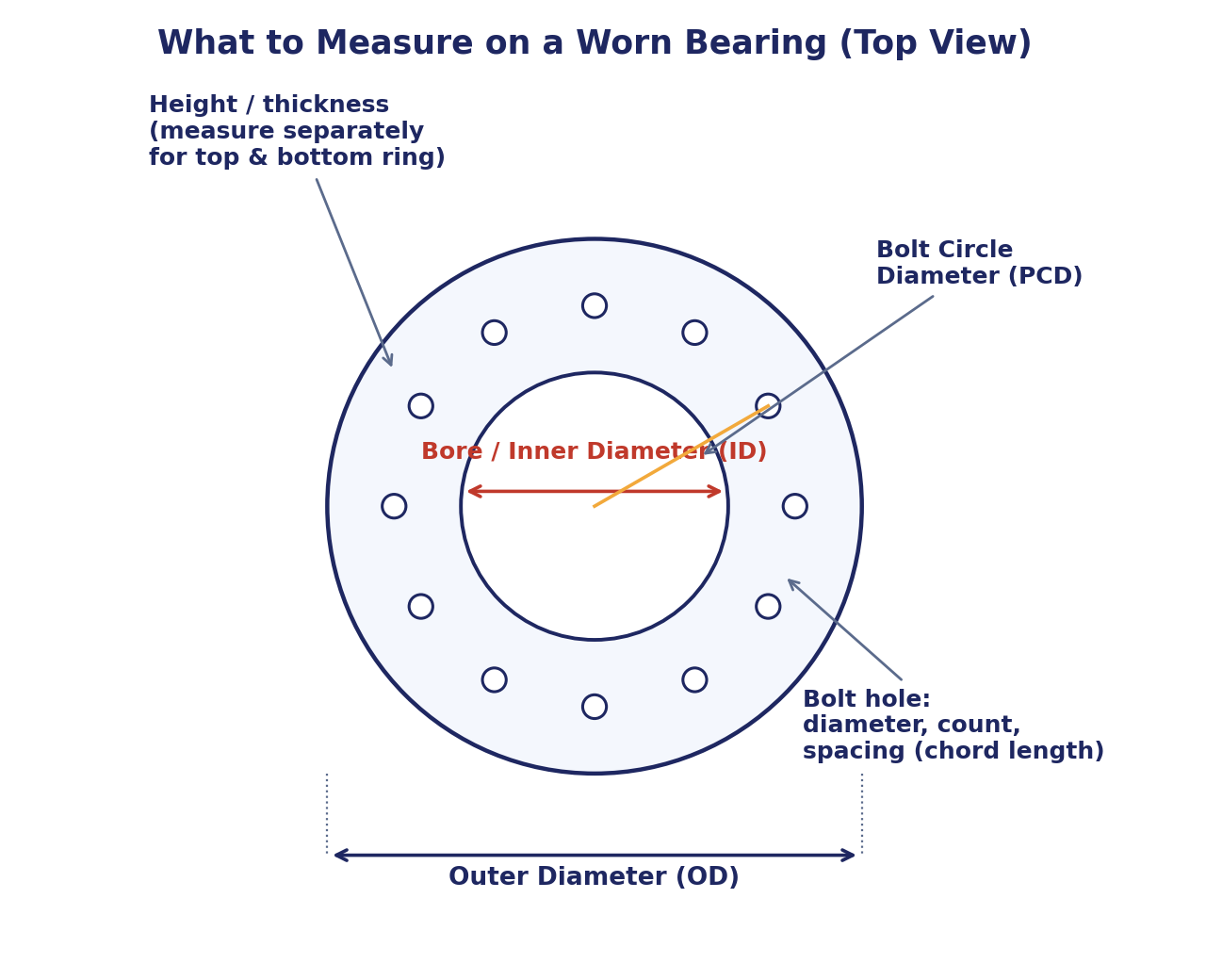

القائمة أقصر مما يتوقعه معظم المشترين. عادةً ما تكفي شريط قياس، وفرجار، ومقياس عمق، وكاميرا هاتف. يُفضّل استخدام قياس الليزر أو الإحداثيات، ولكنه نادرًا ما يكون مطلوبًا في مرحلة تقديم عرض السعر.
| 1. القطر الخارجي (OD) | قم بالقياس عبر الجزء الخارجي من الحلقة، ويفضل أن يكون ذلك في اتجاهين، لاكتشاف التشوه في الجزء البالي. |
| 2. التجويف (القطر الداخلي) | يتم القياس بنفس الطريقة. في التصاميم متعددة الصفوف أو المكونة من قطعتين، لاحظ كيف تستقر الحلقات الداخلية والخارجية بالنسبة لبعضها البعض. |
| 3. ارتفاع الحلقة | سجل ارتفاع كل قسم على حدة إذا كانت الحلقة متدرجة، بالإضافة إلى الارتفاع الكلي للتجميع. |
| 4. تفاصيل فتحات البراغي | عدد الثقوب، وقطر الثقب، وقطر دائرة البراغي (PCD) لكل من الحلقة الداخلية والخارجية إذا تم تثبيت كليهما بالبراغي. |
| 5. طول الوتر بين الفتحات | يُعد هذا فحصًا مفيدًا لقياس دائرة البراغي، وغالبًا ما يكون الوصول إليه أسهل باستخدام شريط قياس من قياس قطر دائرة البراغي نفسه. |
| 6. بيانات التروس، إذا كانت مسننة | المعامل، زاوية الضغط، ارتفاع السن، وعدد الأسنان التقريبي. إذا كانت الحلقة بدون تروس، فاذكر ذلك بوضوح حتى لا يُفهم على أنه "لم يتم قياسها بعد". |
| 7. نوع التصميم | إذا كان معروفًا: كرة ذات أربع نقاط اتصال في صف واحد، كرة ذات صفين، بكرة متقاطعة، أو بكرة ذات ثلاثة صفوف - وما إذا كانت التروس داخلية أم خارجية. |
| 8. الصور | الحلقة نفسها، وسطح التركيب، ومجرى الكابلات ونمط التآكل، والأختام، وأي لوحة اسم أو رقم جزء مقروء، والآلة مع الحلقة لا تزال في مكانها. |
مجموعة القياسات المهمة: القطر الخارجي، قطر التجويف، ارتفاعات المقاطع، عدد ثقوب البراغي وقطرها، قطر دائرة البراغي، طول الوتر، وبيانات التروس. ارسمها على ورقة إذا كان ذلك أسرع - فالموردون الذين يقومون بهذا العمل يقرؤون بانتظام ملاحظات الميدان أسبوعيًا.
لستَ بحاجةٍ إلى إعداد رسمٍ رسميٍّ خاصٍّ بك. أرسل الأرقام مع صورٍ واضحة، وحدّد القيم التقريبية والقيم الدقيقة. إذا كان نوع الآلة وطرازها معروفين - على سبيل المثال، حفارة هيدروليكية شائعة الاستخدام أو مركز تشغيل رأسي قياسي - فأضِف الطراز وموضع الحلقة أيضًا: في كثيرٍ من الحالات، يمكن تحديد رقم القطعة الأصلي من خلال ذلك، مما يُختصر العملية برمتها بشكلٍ كبير.
كيفية القياس
بمجرد تأكيد القطر الخارجي، والقطر الداخلي، والارتفاع، ونمط البراغي، وبيانات التروس، يمكن للشركة المصنعة العمل في ثلاث خطوات:
| الخطوة 1 - دراسة الجدوى | يؤكد المورد إمكانية إنتاج الشكل الهندسي المقاس في المقطع الشعاعي والمحوري المتاح، ويشير إلى أي شيء يبدو وكأنه تآكل بدلاً من كونه تصميمًا مقصودًا. |
| الخطوة الثانية - رسم للموافقة | يتم إصدار رسم تفصيلي للأبعاد ليقوم المشتري بمقارنته بالخاتم الموجود على طاولة العمل. ولا يبدأ الإنتاج إلا بعد الموافقة على هذا الرسم. |
| الخطوة 3 - التصنيع والفحص | يتم تشكيل الحلقة ومعالجتها حرارياً وصقلها وتجميعها، ثم يتم قياسها مقابل الرسم المعتمد، ويتم شحن سجل الفحص مع الجزء. |
هذا أقرب إلى عكس هندسة موجودة منه إلى تصميم شيء جديد. الأبعاد الأساسية محددة مسبقًا بواسطة الآلة: يجب أن يستقر البديل على نفس سطح التثبيت وأن يتطابق مع دائرة البراغي الخاصة بالحلقة التي يحل محلها. يوثق الرسم هذه الهندسة - والقياس ببساطة يعيدها.
الرسم المتاح مقابل الرسم المفقود
| غرض | الرسم الأصلي متوفر | الرسم المفقود، القائم على القياس |
|---|---|---|
| نقطة البداية | رسم أو رقم القطعة من الشركة المصنعة الأصلية | الخاتم البالي نفسه، بالإضافة إلى الصور |
| إدخال البيانات مطلوب | الأبعاد والتفاوتات من الوثيقة | القطر الخارجي، قطر التجويف، الارتفاعات، نمط البراغي، بيانات التروس، الصور |
| عمل المورد | اقتباس مباشر من الرسم | قم بعكس المطابقة، ثم أصدر رسم الموافقة |
| حجم الطلب النموذجي | الدفعة مقابل الرسم، قابلة للتكرار لكل وحدة | استخدم الحلقة الأولى كجزء مرجعي، ثم كرر الطلبات وقم بتجميعها وفقًا للرسم المعتمد. |
| الخطر الرئيسي | عدم تطابق مراجعة الرسم | قياس تم إجراؤه على سطح متآكل |
| إدارة المخاطر | مراقبة المراجعة والتقرير البُعدي | الموافقة على الرسم قبل القطع، ثم قياس الخاتم النهائي باستخدام آلة قياس الإحداثيات ثلاثية الأبعاد |
رسم واحد معتمد، حلقات قابلة للتكرار
تبدأ أعمال الاستبدال بحلقة واحدة بالية، لكنها نادرًا ما تنتهي عند هذا الحد. فبمجرد تصنيع حلقة بناءً على القياسات واعتمادها، يصبح هذا الرسم مرجعًا للجزء: في المرة القادمة التي تحتاج فيها نفس الآلة إلى حلقة - أو تحتاج آلة أخرى من نفس الطراز في الموقع إلى واحدة - يتم الإنتاج وفقًا لهندسة تم تأكيدها مسبقًا، بدلًا من القياس من الصفر مرة أخرى.
من الأفضل التخطيط لذلك بدلاً من مجرد رد الفعل. إذا كانت عدة آلات من نفس الطراز قيد التشغيل، تُدفع تكلفة القياس والموافقة مرة واحدة ثم تُوزع على جميع الحلقات المطلوبة لاحقاً. كما تمنح كميات الدفعات ورشة العمل مساحة أكبر لجدولة الإنتاج بشكل صحيح - حيث تُخطط المواد والمعالجة الحرارية والطحن كعملية إنتاج متكاملة بدلاً من ضغطها حول حالة عطل.
نصيحة للتخطيط: قبل تقديم الطلب، تحقق من عدد الآلات من هذا الطراز العاملة في الموقع وعدد الآلات التي تحتاج إلى تغيير المحامل. عادةً ما يكون طلب مجموعة حلقات محامل مُخططة مسبقًا بناءً على رسم مُعتمد أفضل من طلب حلقة محامل طارئة أثناء توقف الآلة عن العمل.
تقليل المخاطر قبل الالتزام
لعدم وجود رسم أصلي يمكن الرجوع إليه، فمن المنطقي طلب دليل قبل دفع عربون لقطعة بهذا الحجم والتكلفة. هناك سؤالان جديران بالطرح على أي مورد يقدم خدمة استبدال بناءً على القياسات:
| الفحص البُعدي الداخلي | استفسر عما إذا كان الخاتم النهائي قد تم قياسه باستخدام آلة قياس إحداثيات (CMM)، وما إذا كان سجل القياسات مرفقًا بالقطعة. فالخاتم الذي يتم فحصه بشريط قياس فقط عند التحميل يختلف عن الخاتم الذي يأتي مع تقرير أبعاد موثق. |
| جولة فيديو مباشرة | إذا كان إجراء تدقيق في الموقع غير عملي، فإن مكالمة فيديو مباشرة عبر ورشة العمل تُظهر مناطق التشغيل الآلي والمعالجة الحرارية والفحص - وتُظهر ما إذا كانت العملية التي تم إخبارك بها موجودة بالفعل. |
قائمة التحقق قبل إرسال استفسارك
- يتم قياس القطر الخارجي والقطر الداخلي، ويفضل أن يكون ذلك في اتجاهين.
- تم تسجيل ارتفاع الحلقة، مع فصل ارتفاعات الأقسام إذا كانت الحلقة متدرجة.
- عدد ثقوب البراغي، وقطر الثقب، وقطر دائرة البراغي
- تم قياس طول الوتر بين الثقوب المتجاورة للتحقق المتبادل
- تم تسجيل بيانات التروس، أو تم التأكد من أن الحلقة بدون تروس.
- تم تحديد نوع التصميم إن كان معروفاً: كرة، أو أسطوانة متقاطعة، أو أسطوانة ثلاثية الصفوف
- صور ملتقطة للحلقة البالية، وسطح التركيب، وأي لوحة اسم أو رقم قطعة
- تم تسجيل نوع وطراز الآلة، إن كان لا يزال معروفاً.
إن تجهيز هذا قبل الاستفسار الأول عادة ما يختصر عدة جولات من المراسلات ذهابًا وإيابًا إلى جولة واحدة - وهذا هو الفرق بين "الآلة معطلة" وعرض أسعار يمكنك اتخاذ إجراء بشأنه.
حلقات بديلة من ورشة عمل عاملة
في شركة آنهوي يوانفينغ لحلقات التدوير المحدودة نقوم بتصنيع ومعالجة وصقل وتجميع حلقات الدوران داخليًا في مدينة خفي بالصين. تشمل مجموعتنا القياسية أقطارًا تتراوح من من 200 مم إلى 6000 مم في تصميمات الكرة ذات التلامس الرباعي أحادي الصف، والكرة ثنائية الصف، والبكرة المتقاطعة، والبكرة ثلاثية الصفوف، مع تروس داخلية أو خارجية حسب المواصفات.
تُصنع الخواتم من 42CrMo و 50Mn يتم تقوية مجاري الكابلات المصنوعة من الفولاذ بالحث الحراري. HRC 55-62ويتم قياس كل وحدة باستخدام جهاز قياس إحداثيات ثلاثي الأبعاد من زايس، مع رقم تعريف فريد للمنتج لضمان إمكانية التتبع الكاملة. الحد الأدنى للطلب لدينا هو قطعة واحدةلذا، فإن أول حلقة بديلة لآلة لم يعد رسمها موجودًا تُعد نقطة انطلاق عملية، ويستغرق الإنتاج المخصص القياسي حوالي 40 يومًايتم إنتاج الطلبات المتكررة والطلبات المجمعة - نفس الحلقة للآلات الأخرى، أو مجموعة مجدولة لأسطول - وفقًا للرسم الذي تمت الموافقة عليه بالفعل، مما يقلل العمل على كل حلقة بعد الأولى.
إذا أرسلتَ قياساتك وصورك، سيقوم مهندسونا بفحص إمكانية التنفيذ، وإخبارك بصدق ما إذا كان بالإمكان إعادة إنتاج الشكل الهندسي المقاس، وإصدار رسمٍ للموافقة عليه قبل البدء في قطع أي مواد. تُستخدم الحلقات البديلة والمصممة حسب الطلب في الرافعات والحفارات وطاولات الدوران لآلات التشغيل وغيرها من الآلات الخاصة، بنسخٍ بدون تروس، وبأسنان داخلية، وبأسنان خارجية.
الأسئلة الشائعة
استبدال محمل الدوران عند فقدان الرسم الأصلي
س: هل يمكن صنع محمل دوران بديل بدون أي رسم على الإطلاق؟
نعم. يتم اختيار الحلقة البديلة بناءً على قياسات الحلقة البالية: القطر الخارجي، والقطر الداخلي، والارتفاع، ونمط ثقوب البراغي، وبيانات التروس إذا كانت الحلقة مسننة. نصدر رسمًا توضيحيًا بالأبعاد للموافقة عليه، ثم نصنع الحلقة وفقًا له. الحد الأدنى للطلب هو قطعة واحدة، لذا فإن طلب الحلقة الأولى عملي، ومدة الإنتاج القياسية حوالي 40 يومًا، ويتم إنتاج الحلقات الإضافية لنفس الطراز وفقًا للرسم المعتمد نفسه.
س: ماذا لو تعذر إزالة الحلقة من الجهاز لقياسها؟
في معظم الحالات، يظل القطر الخارجي ومقعد التثبيت ودائرة البراغي قابلة للوصول على الآلة. قِس ما يمكن الوصول إليه، وصوّر الباقي، وحدد القيم التقريبية - يمكن حينها تقييم جدوى العملية. بعد ذلك، يمكن التخطيط لقياس أكثر دقة خلال فترة توقف مُجدولة.
س: ما مدى دقة القياسات التي يجب أن أستخدمها؟
قم بالقياس بدقة قدر الإمكان باستخدام أدواتك، وحدد الأرقام التقريبية والدقيقة. يعتمد السعر الأولي على هذه الأرقام. يتم تأكيد الأبعاد التي تحدد التوافق - دائرة البراغي، والقطر الداخلي، والارتفاعات، وبيانات التروس - على الرسم التخطيطي المعتمد قبل بدء الإنتاج، لذا فإن أي خطأ بسيط يتم اكتشافه في هذه المرحلة لا يكلف شيئًا.
س: هل يمكن أن تتضمن الحلقة البديلة أسنان التروس الأصلية؟
نعم. يمكن توفير الحلقات بدون تروس، أو ذات أسنان داخلية، أو ذات أسنان خارجية. لاستبدالها بحلقة ذات تروس، يُرجى إرسال رقم الوحدة، وعدد الأسنان، وزاوية الضغط، وارتفاع السن المقاس على الحلقة البالية، بالإضافة إلى صور للترس المقابل وأي تآكل مرئي على الأسنان.
س: لماذا لا تطلب رقم القطعة من الشركة المصنعة الأصلية؟
في كثير من الأحيان، لا يتم توفير القطعة: إما لأن الطراز قديم، أو لأن العلامة التجارية قد تغيرت ملكيتها، أو لأن القطعة البديلة متوفرة فقط ضمن مجموعة أكبر، ويستغرق توريدها شهورًا. غالبًا ما يكون تصنيع حلقة بديلة بناءً على القياسات، خلال 40 يومًا تقريبًا، وفقًا لأبعاد يمكنك التحقق منها مسبقًا، هو الحل الأسرع للعودة إلى الإنتاج.
س: ما هي تكلفة حلقة الدوران البديلة - وهل تؤثر الكمية على السعر؟
تعتمد التكلفة على القطر، ونوع التصميم (حلقة كروية، أو حلقة أسطوانية متقاطعة، أو حلقة أسطوانية ثلاثية الصفوف)، وما إذا كانت الحلقة مُسننة، والدقة المطلوبة، والكمية. يتم إجراء القياسات والرسم مرة واحدة، لذا تنخفض تكلفة الوحدة مع زيادة الطلب من أول حلقة إلى كمية متكررة أو دفعة. أرسل الأبعاد المقاسة، والصور، ونموذج الآلة - من المفيد أيضًا ذكر عدد الآلات من هذا النموذج التي تستخدمها - وسيقوم مهندسونا بالرد عليك في غضون 24 ساعة.
استبدال حلقة الدوران البالية في آلة بدون أوراق ثبوتية؟ اترك رسالة تتضمن قياساتك وصورك - سيرد مهندسونا في غضون 24 ساعة.
