محامل الدوران لأدوات الآلات
دليل شامل للمشتري
ما هو محمل الدوران؟
A محمل الدوران (يسمى أيضًا حلقة الدوران أو محمل الدوران) هو محمل ذو عنصر دحرجة كبير القطر مصمم لدعم الأحمال المركبة - الأحمال المحورية والشعاعية وأحمال العزم (الإمالة) - في وقت واحد، مع السماح لمنصة دوارة بالدوران بسلاسة بالنسبة لقاعدة ثابتة.
بخلاف محمل الكرات القياسي، الذي عادةً ما يتعامل مع نوع أو نوعين فقط من الأحمال، يُصنع محمل الدوران كنظام دوران مدمج ومتكامل. وهو عادةً ما يتضمن:
- أن الحلقة الداخلية والحلقة الخارجية، وأحدها عادة ما يكون مسننًا (أسنان داخلية أو خارجية) لتشغيل المحرك
- العناصر الدوارة - كرات أو بكرات - مرتبة في صف واحد أو أكثر بين الحلقات
- فتحة التثبيت للتثبيت المباشر باستخدام البراغي، مما يلغي الحاجة إلى غلاف منفصل
- الفقمات للحفاظ على الملوثات بالداخل ومنع دخول مواد التشحيم
هذا التصميم المتكامل هو السبب في استخدام محامل الدوران في أي مكان يحتاج فيه مكون كبير وثقيل إلى الدوران بدقة وموثوقية - من رافعات البناء إلى هوائيات الأقمار الصناعية إلى أدوات الآلات بشكل متزايد.

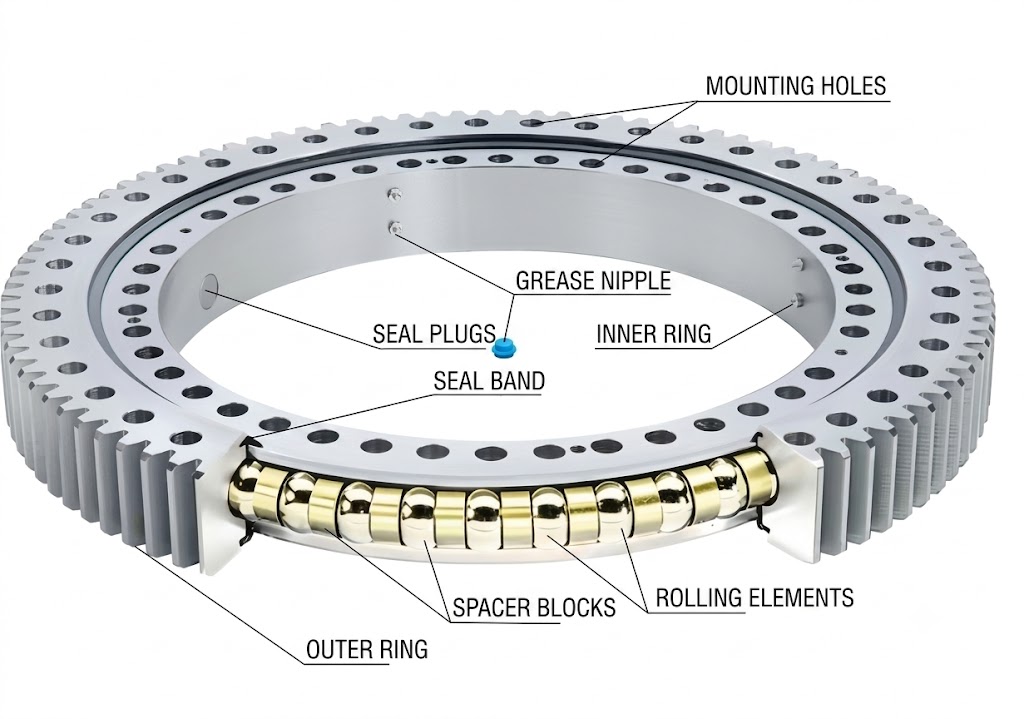

مقطع عرضي لمحمل دوار يوضح مسارات الكرات، وعناصر التدحرج، وأسنان التروس المدمجة
لماذا تستخدم أدوات الآلات محامل الدوران؟
في تطبيقات أدوات الآلات - الطاولات الدوارة، وطاولات الفهرسة، والرؤوس الدوارة، والطاولات الدوارة على مراكز الطحن أو التفريز - يقوم المحمل بمهمتين في وقت واحد: حمل أحمال ثقيلة، وغالبًا ما تكون خارج المركز، والحفاظ على دقة الدوران بشكل كافٍ لعدم المساس بعملية التشغيل نفسها.
يُعدّ محمل الدوران مناسبًا لهذا الدور لأنه:
- يتولى تحميل البيانات المجمعة في مكون واحد. تتحمل الطاولة الدوارة وزن قطعة العمل (الحمل المحوري)، وقوى القطع الجانبية (الحمل القطري)، وعزوم الانقلاب الناتجة عن الأحمال غير المحورية - كل ذلك في آن واحد. وقد صُمم محمل الدوران خصيصًا لهذا التركيب.
- يوفر دقة دوران عالية. لا مجال للخطأ في تحديد موضع أدوات الآلات. يؤثر انحراف المحامل بشكل مباشر على دقة القطعة، لذلك يتم تصنيع محامل الدوران عالية الدقة وفقًا لتفاوتات دقيقة في استدارة مجرى المحمل والحركة المحورية/القطرية.
- يوفر المساحة ويبسط التصميم. لأن المحمل نفسه يوفر واجهة التركيب، فإن مصنعي الآلات يتجنبون تكديس محامل الدفع والمحامل الشعاعية المنفصلة، مما يقلل من تعقيد التجميع وخطأ التكديس.
- يدعم عمر خدمة طويل في ظل التشغيل المستمر. غالباً ما تعمل آلات التشغيل بنظام الإنتاج متعدد الورديات. وتصبح صلابة مجرى الكرات واحتفاظها بالتشحيم أمراً بالغ الأهمية لتجنب التآكل والتنقر على مر سنوات التشغيل.

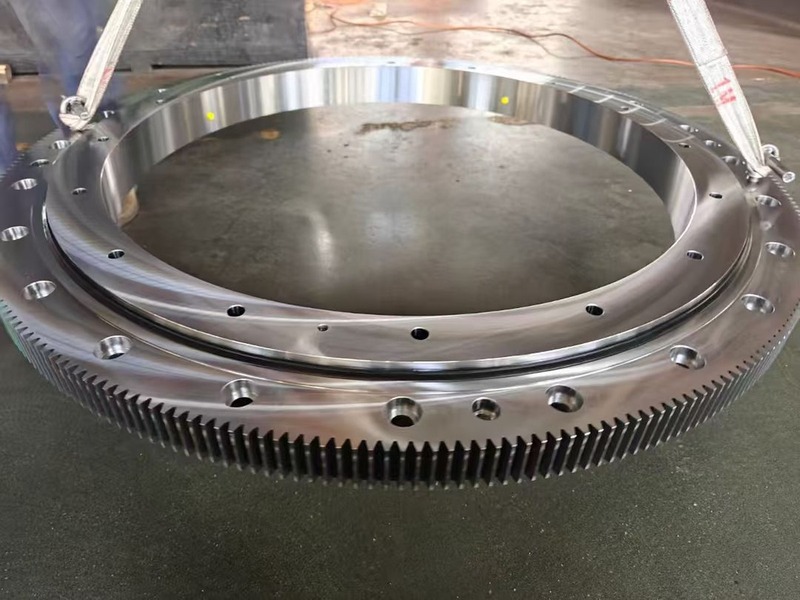

محمل الدوران المستخدم في آلة CNC.
أنواع محامل الدوران المستخدمة في أدوات الآلات
| يكتب | بناء | الاستخدام النموذجي في أدوات الآلات |
|---|---|---|
| محمل كروي أحادي الصف بأربع نقاط تلامس | صف واحد من الكرات يلامس مسار السباق عند أربع نقاط | طاولات دوارة/فهرسة ذات أحمال متوسطة |
| محمل كروي مزدوج الصف | صفان من الكرات، قدرة تحمل أعلى | طاولات دوارة أكبر، وتجهيزات أثقل |
| محمل أسطواني متقاطع | بكرات مرتبة بشكل متعامد مع بعضها البعض في صف واحد | التطبيقات التي تتطلب صلابة ودقة عاليتين في حجم صغير - شائعة في رؤوس الدوران الدقيقة |
| محمل أسطواني ثلاثي الصفوف | صفوف منفصلة للأحمال المحورية والشعاعية وأحمال العزم | منصات دوارة شديدة التحمل وذات قطر كبير |
تُعد تصميمات البكرات المتقاطعة والكرات ذات نقاط التلامس الأربعة هي الخيارات الأكثر شيوعًا حيث تكون دقة تحديد المواقع هي الأولوية، نظرًا لأن تصميمها يقلل من الخلوص الداخلي والتشوه المرن تحت الحمل.

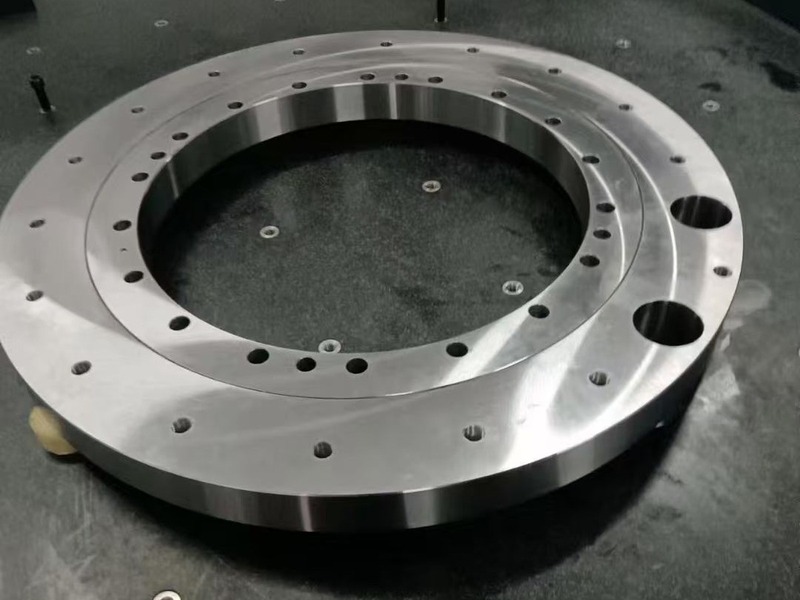

محمل الدوران جاهز للتركيب في آلة التشغيل
معايير الاختيار الرئيسية للمشترين
لا يقتصر اختيار محمل الدوران المناسب لتطبيقات أدوات الآلات على مطابقة القطر فقط. ينبغي على المشترين تقييم ما يلي:
- معدلات التحميل - قدرة التحميل المحوري والقطري وعزم الدوران الساكنة والديناميكية، بناءً على دورة التشغيل الفعلية، وليس فقط على ذروة الحمل
- فئة الدقة - تفاوتات الانحراف والدقة الدورانية المناسبة لعملية التشغيل الآلي (يحتاج القرص الدوار الخشن وطاولة فهرسة الطحن الدقيق إلى فئات تفاوت مختلفة تمامًا)
- صلابة مادة مجرى السباق - تتميز مجاري الكرات المعالجة بالحث على سبائك الصلب متوسطة الكربون (مثل 42CrMo أو 50Mn) بمقاومة أفضل بكثير للتآكل والتنقر مقارنةً بمجاري الكرات المعالجة بالتصليد الكامل أو غير المعالجة تحت تأثير الأحمال الدورية المتكررة.
- نوع التروس والوحدة النمطية - يجب أن تتطابق نسب التروس الداخلية والخارجية، ووحدة التروس/الخطوة، مع نظام الدفع
- ختم - غالبًا ما تتضمن بيئات أدوات الآلات سائل تبريد ورقائق وغبار؛ وتؤثر جودة منع التسرب بشكل مباشر على عمر المحامل
- دائرة البراغي وأبعاد التركيب - يجب أن يتكامل مع بنية الآلة الحالية أو المخطط لها
- تصنيف سرعة الدوران - تحتاج الطاولات الدوارة التي تعمل بشكل مستمر إلى محامل مصممة للدوران المستمر، وليس فقط الدوران العرضي.
كيف يتم التحقق من الجودة
لأن محمل الدوران مكون دقيق يتحمل الأحمال، وليس قطعة غيار عادية، فإن التحقق منه لا يقل أهمية عن ورقة المواصفات. ينبغي على المشترين الاستفسار من الموردين عن:
- الفحص البُعدي والهندسي - يُفضل التحقق من ذلك باستخدام آلات قياس الإحداثيات (CMM) للتأكد من استدارة مجرى الكرات، وموضع ثقوب البراغي، ودقة التروس مقارنةً بتفاوتات الرسم.
- شهادة المواد - شهادات المصنع التي تؤكد درجة الفولاذ والمعالجة الحرارية
- اختبار الصلابة - التأكد من أن صلابة سطح مجرى الكابلات تفي بالعمق والنطاق المحددين بعد التصليد بالحث
- شهادة نظام الجودة - مراقبة العمليات وفقًا لمعيار ISO 9001، والامتثال لمعايير CE حيثما يتطلب المنتج النهائي ذلك
- اختبار التحميل أو سجلات العمليات القابلة للتتبعوخاصة بالنسبة للقطع المصممة حسب الطلب أو القطع المطلوبة لأول مرة
بالنسبة للمحامل ذات الأقطار المخصصة (يتراوح قطرها عادةً بين 1 و5 أمتار، وهو نطاق شائع للأحمال الثقيلة في الطاولات الدوارة الكبيرة والهياكل الدوارة)، يجب على المشترين أيضًا التأكد من قدرة الشركة المصنعة على الإنتاج. طلبات مخصصة لقطعة واحدة - بما أن العديد من مشاريع أدوات الآلات الكبيرة لا تحتاج إلى كميات إنتاج ضخمة، بل إلى جزء واحد مصمم هندسيًا بشكل صحيح.
فحص CMM لضمان استدارة مجرى الكابلات ودقة أبعاده
محامل الدوران المخصصة مقابل محامل الدوران القياسية
تعمل محامل الدوران القياسية الموجودة في الكتالوج مع أحجام الطاولات الدوارة الشائعة، ولكن العديد من مصنعي أدوات الآلات - وخاصة بالنسبة لمطاحن البوابات الكبيرة، أو مراكز الطحن الثقيلة، أو الهياكل الدوارة المتخصصة - يحتاجون إلى محمل مصمم وفقًا لنمط براغي محدد، أو وحدة تروس، أو حالة تحميل غير موجودة في السوق.
تسمح محامل الدوران المخصصة بما يلي:
- تطابق تام مع واجهات التركيب الموجودة (مفيد للتحديثات وإعادة البناء)
- تم ضبط مواصفات الحمل والدقة لتناسب التطبيق الفعلي بدلاً من المبالغة في التصميم أو التقليل منه.
- دمج ميزات خاصة بالتطبيق، مثل أسنان التروس غير القياسية أو ترتيبات منع التسرب.
المقايضة هي وقت التسليم: تتطلب محامل الدوران ذات القطر الكبير المصممة حسب الطلب عادةً عدة أسابيع للهندسة والتشكيل/الدرفلة والتشغيل والمعالجة الحرارية والفحص النهائي - عادةً في نطاق 30-45 يومًا اعتمادًا على الحجم والتعقيد.

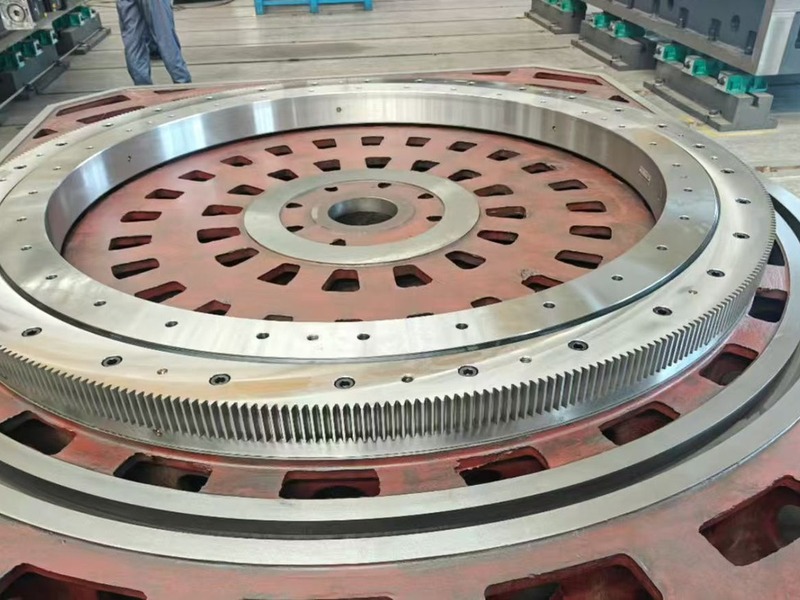

محمل دوار ذو قطر كبير في بيئة إنتاجية
الأسئلة الشائعة
ما الفرق بين محمل الدوران والمحمل العادي؟
يدعم محمل الدوران الأحمال المحورية والشعاعية وأحمال العزم في وحدة متكاملة واحدة مع فتحات تثبيت وغالبًا أسنان تروس، بينما يتعامل المحمل العادي (مثل محمل الكرات ذو الأخدود العميق) عادةً مع اتجاه حمل أساسي واحد فقط ويتطلب غلافًا منفصلاً.
ما نوع الفولاذ المستخدم في صناعة مجاري محامل الدوران؟
تعتبر سبائك الصلب متوسطة الكربون مثل 42CrMo و 50Mn من الخيارات الشائعة، ويتم اختيارها لقدرتها على تحقيق صلابة سطحية عالية من خلال التصليد بالحث مع الحفاظ على قلب أكثر صلابة.
هل يمكن تصنيع محامل الدوران بأحجام مخصصة؟
نعم. يمكن للمصنعين الذين يمتلكون قدرات داخلية في التشكيل والتصنيع والمعالجة الحرارية إنتاج محامل دوارة بأقطار مخصصة - بما في ذلك الأحجام الكبيرة في نطاق 1-5 أمتار - لتتناسب مع متطلبات التركيب والحمل المحددة، وغالبًا ما تبدأ من قطعة واحدة.
كيف يتم قياس دقة محامل الدوران؟
يتم قياس الدقة من خلال اختبار الانحراف والفحص البُعدي، ومن الناحية المثالية باستخدام آلة قياس الإحداثيات (CMM) للتحقق من استدارة مجرى الكرات، ودقة التروس، ومواضع ثقوب التثبيت مقابل التفاوتات الهندسية.
كم من الوقت يستغرق تصنيع محمل دوران مخصص؟
تختلف فترات التسليم حسب الحجم والتعقيد، ولكن 30-45 يومًا هو نطاق نموذجي لمحامل الدوران ذات القطر الكبير المصممة حسب الطلب، ويشمل ذلك مصادر المواد والتشغيل والمعالجة الحرارية والفحص.
هل تبحث عن محمل دوار لمشروع آلة؟ يجب أن يكون الشريك المناسب قادراً على إرشادك خلال حسابات الأحمال، وفئات الدقة، وشهادة المواد - وليس مجرد تقديم سعر مقابل رسم.
