اختيار محامل الدوران
دليل عملي للمشترين لأول مرة
هل تبحث عن أول حلقة دوارة لك؟ إليك ما تحتاج إلى معرفته.
ما هو محمل الدوران? هو محمل دوراني ذو قطر كبير يدعم منصة دوارة ويتحمل أحمالًا محورية وشعاعية وعزمية في آن واحد. على عكس المحامل القياسية، يأتي كوحدة متكاملة تتضمن حلقة داخلية، وحلقة خارجية، وعناصر دحرجة، وفتحات تثبيت، وغالبًا ما تكون أسنان التروس مدمجة، ويتم تثبيته مباشرة على الهيكل دون الحاجة إلى غلاف منفصل.
قد تبدو مواصفات محامل الدوران مربكة للمشترين الجدد. يقدم هذا الدليل شرحًا وافيًا للقرارات الرئيسية التي ستحتاج إلى اتخاذها، ويوضح المعنى الحقيقي للمصطلحات الفنية في تطبيقك، ويساعدك على طرح الأسئلة الصحيحة عند مقارنة الموردين.
1. افهم حمولتك
ثلاث قوى تتوقع كل ورقة مواصفات أن تعرفها
كل مورد محامل الدوران سيسألون عن الحمل. لكن "الحمل" ليس رقمًا واحدًا، بل ثلاثة أرقام. إن تحديد هذه الأرقام بدقة هو أهم خطوة في اختيار المحمل المناسب.
الحمل المحوري
القوة المؤثرة على طول محور الدوران - عمودياً لأعلى أو لأسفل. قطعة عمل ثقيلة على طاولة دوارة تضغط عمودياً لأسفل تُعتبر حملاً محورياً بحتاً. معظم التطبيقات تتضمن بعضاً من هذا الحمل المحوري.
الحمل الشعاعي
قوة تؤثر جانبياً، عمودية على محور الدوران. قوة القطع الجانبية على طاولة آلة التشغيل، أو ذراع رافعة تتأرجح جانبياً. غالباً ما تكون أصغر من الأحمال المحورية وأحمال العزم في تطبيقات الرافعات.
حمل العزم (عزم الميل)
ليس دفعًا أحادي الاتجاه، بل قوة تحاول قلب المحمل. يحدث هذا عندما ينحرف الحمل عن محور المحمل، كما هو الحال عند رفع رافعة من نهاية ذراعها الممتد. غالبًا ما يكون هذا هو الحمل المهيمن في المعدات ذات الذراع المفصلية، وهو الحمل الذي يستهين به المشترون الجدد عادةً.
لماذا هذا مهم؟ تُنتج التطبيقات المختلفة تركيبات أحمال مختلفة. طاولة الدوران في آلة التشغيل تعتمد بشكل أساسي على الحمل المحوري. أما الرافعة، فتتعرض لأحمال محورية وشعاعية وعزوم كبيرة في آن واحد. من المرجح أن المورد الذي يسأل فقط "ما هو وزن حمولتك؟" دون فصل هذه الأحمال الثلاثة، يُقلل من مواصفات المحمل.
2. اختر هيكل المحمل المناسب
أربعة أنواع قياسية، لكل منها غرض تصميم مختلف
تتوفر محامل الدوران بعدة تكوينات داخلية قياسية. ويعتمد اختيار المحمل المناسب على مقدار الحمل، ومتطلبات الدقة، والميزانية.
| يكتب | سعة التحميل | دقة | الأفضل لـ |
|---|---|---|---|
| كرة صف واحد | معتدل | معيار | طاولات دوارة عامة، رافعات صغيرة، منصات جوية |
| كرة مزدوجة الصف | متوسط - مرتفع | معيار | رافعات متوسطة الحجم، طاولات دوارة أكبر |
| بكرة متقاطعة | عالي | مرتفع جداً | طاولات دوارة CNC، الأتمتة، الروبوتات، الآلات الدقيقة |
| بكرة ثلاثية الصفوف | فائق الارتفاع | عالي | حفارات ضخمة، معدات تعدين، توربينات رياح، آلات موانئ |
نصيحة للاختيار: إذا كان تطبيقك يتطلب دقة دوران عالية وانعدام الخلوص (مثل طاولة دوارة في آلة CNC)، فإن النوع ذو البكرات المتقاطعة هو الخيار القياسي على الرغم من ارتفاع تكلفته. أما إذا كانت سعة التحميل هي شاغلك الرئيسي والدقة ثانوية، فقد يوفر تصميم الكرات ذو الصفوف الثلاثة أو الصفين قيمة أفضل.
3. المواد والمعالجة الحرارية
ما الذي يدخل في صناعة محامل تدوم طويلاً؟
يهيمن نوعان من الفولاذ على صناعة محامل الدوران: 42CrMo و 50 مليونكلاهما من سبائك الفولاذ الإنشائي، لكنهما يؤديان أدوارًا مختلفة قليلاً:
42CrMo (سبيكة الكروم والموليبدينوم)
يتميز هذا النوع من المحامل بصلابة ومقاومة للصدمات أعلى، ويستجيب بشكل ممتاز للتصليد الحثي لمجرى الكرات. يُفضل استخدامه في المحامل التي تتعرض لأحمال صدمية، أو عمليات بدء وتوقف متكررة، أو حيث تكون الموثوقية تحت الأحمال المتغيرة أمرًا بالغ الأهمية. تبلغ الصلابة النموذجية بعد التبريد والتلطيف: 28-32 HRC للقلب، مع تصليد سطح مجرى الكرات إلى 55-62 HRC.
50Mn (فولاذ المنغنيز)
مقاومة جيدة للتآكل بتكلفة مواد منخفضة. مناسبة للتطبيقات ذات الأحمال المتوسطة حيث يكون نطاق الحمل قابلاً للتنبؤ والصدمات ضئيلة. شائعة في المحامل الصغيرة أو المشاريع الحساسة للتكلفة.
تقوية مجرى التيار بالحث
مسار الدوران هو المسار المحزز الذي تتدحرج عليه عناصر التدحرج. تعمل عملية التصليد بالحث على تسخين الطبقة السطحية لمسار الدوران فقط (بعمق يتراوح عادةً بين 2 و4 مم) باستخدام تسخين موضعي سريع يتبعه تبريد سريع، مما يجعل قلب الفولاذ أكثر صلابة وأقل هشاشة. هذا المزيج - سطح صلب وقلب متين - يسمح لمسار الدوران بمقاومة ملايين دورات التدحرج دون تشقق.
نصيحة للمشتري: يُعدّ سُمك الطبقة المُقسّاة (السُمك الفعلي المُقاس للسطح المُقسّى) من أكثر المواصفات التي لا يتم الإفصاح عنها في هذا المجال. اطلب من مُورّدك تقرير اختبار تدرّج الصلابة، ويُفضّل أن يكون من مختبر مُستقل. يتراوح السُمك النموذجي لمعظم مسارات محامل الدوران بين 2 و4 مم، ولكن من الأفضل تأكيد ذلك ببيانات بدلاً من الاعتماد على رقم واحد في عرض السعر.
4. التحقق من الدقة والجودة
كيفية معرفة ما إذا كان المحمل سيلبي مواصفاته بالفعل
تُعبّر الدقة عادةً عن مدى انحراف مسار الدوران عن الدائرة الكاملة أثناء الدوران. في مهام الدوران العامة، تُقبل هوامش خطأ أوسع. أما في مراكز التشغيل أو التطبيقات التي تتطلب تحديد المواقع بدقة، فتُحدد فئات دقة أضيق.
فحص CMM
A آلة قياس الإحداثيات (CMM) تُعدّ هذه الطريقة المعيارية للتحقق من مطابقة المحامل المصممة حسب الطلب أو ذات الجودة العالية لمواصفاتها الهندسية قبل الشحن. وتقيس هذه الطريقة استدارة مسار الكرات، ومواقع ثقوب البراغي، ودقة أسنان التروس، وغيرها من الأبعاد الحرجة. ويمكن للمورد الذي يمتلك جهاز قياس إحداثيات ثلاثي الأبعاد (CMM) داخليًا تقديم تقرير فحص لكل محمل مصمم حسب الطلب - اطلبه.
5. المقاسات المخصصة مقابل المقاسات القياسية
عندما لا يناسب المنتج الجاهز
تتطلب العديد من تطبيقات محامل الدوران أبعادًا أو أنماط مسامير أو تكوينات تروس غير متوفرة في الكتالوجات القياسية. ويشيع هذا الأمر بشكل خاص في عمليات إعادة بناء أدوات الآلات، أو تحديث المعدات، أو الهياكل غير القياسية التي تتطلب استبدال المحمل الأصلي مباشرةً.

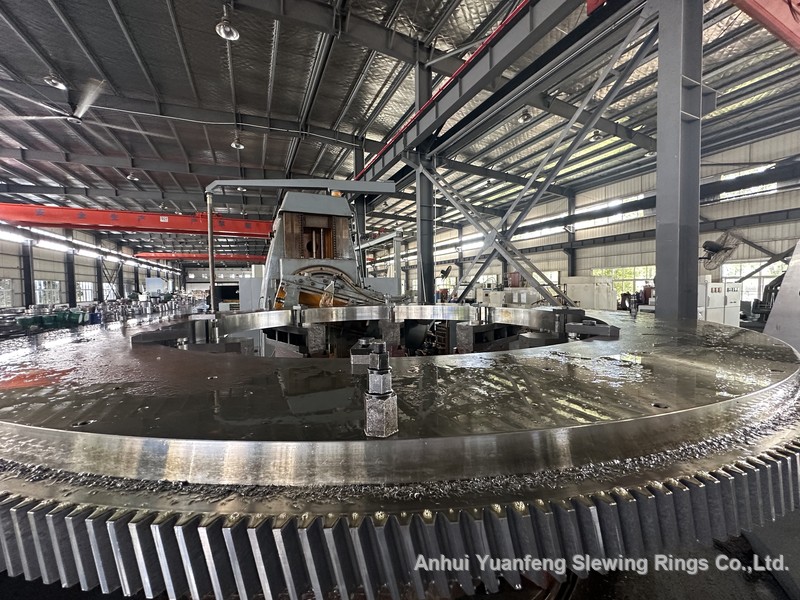

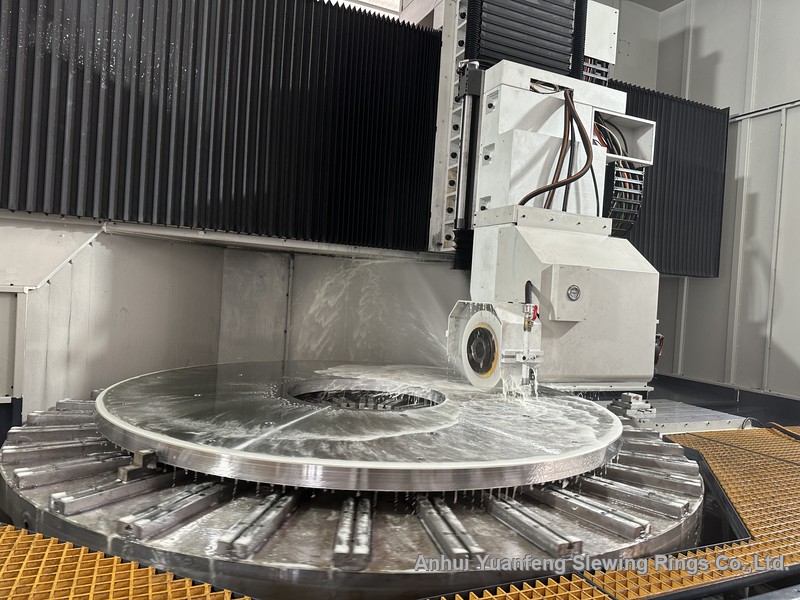

A محمل دوار مخصص يتم تصميمها وفقًا لنمط البراغي المحدد للمشتري، وحالة التحميل، ووحدة التروس، والأبعاد. عادةً ما تستطيع الشركات المصنعة التي تمتلك قدرات داخلية في التشكيل والتصنيع والمعالجة الحرارية إنتاج أحجام مخصصة بدءًا من قطعة واحدة - دون اشتراط حد أدنى للإنتاج الضخم.
ما يجب تقديمه للحصول على عرض سعر مخصص: رسم تخطيطي أو رسم توضيحي بأبعاد دائرة البراغي، والقطر الداخلي/الخارجي، والارتفاع الكلي، ومعامل التروس، وعدد الأسنان (إن وجد)، وظروف التحميل. في حال عدم توفر رسم تخطيطي، يكفي وصف بنية التزاوج والتطبيق لكي يقترح مصنّع ذو خبرة تصميمًا مناسبًا.
6. كيفية البدء
عندما تكون مستعدًا للحصول على محمل دوار، إليك قائمة تحقق بسيطة يجب جمعها قبل الاتصال بالموردين:
1. نوع التطبيق (رافعة، آلة تشغيل، توربينات رياح، إلخ.)
2. الأحمال المقدرة - المحورية والشعاعية وعزم الانحناء بشكل منفصل
3. القطر الداخلي المطلوب، والقطر الخارجي، والارتفاع الكلي
4. متطلبات سرعة الدوران والدقة
5. مواصفات التروس - أسنان داخلية أو خارجية، معامل، عدد الأسنان
6. بيئة التشغيل (داخلية، خارجية، نطاق درجة الحرارة، الرطوبة، الغبار)
7. الكمية المستهدفة والجدول الزمني للتسليم
يستطيع المورد ذو الخبرة في قطاعات متعددة أن يقترح في الغالب التكوين الأمثل من حيث التكلفة بمجرد توضيح هذه الأساسيات. لا تتردد في إرسال رسم تخطيطي أولي أو وصف لإعداداتك الحالية، فحتى المعلومات غير الكاملة كافية للحصول على توصية مبدئية.
