الدليل العملي لاختيار محامل الدوران للرافعات المثبتة على الشاحنات

الدليل العملي لاختيار محامل الدوران للرافعات المثبتة على الشاحنات

يونيو 2026 | انهوى Yuanfeng Slewing Bearing Co., Ltd.

تُعدّ الرافعات المثبتة على الشاحنات من أكثر التطبيقات شيوعًا لمحامل الدوران. وتتميز ظروف تشغيلها بخصائص فريدة: أحمال ثقيلة متقطعة، وقوة سحب جانبية من ذراع الرافعة، وبيئات خارجية مليئة بالغبار والرطوبة، ودوران مفاجئ بعد فترات طويلة من التوقف. وتؤدي عواقب الاختيار غير المناسب - مثل تآكل مسارات المحامل، وتلف التروس، وتوقف العمل لإجراء الإصلاحات - إلى تكاليف باهظة من حيث الوقت والمال لمشغلي الرافعات.

شركتنا متخصص في التصنيع محامل الدوران لـ TMCs تتراوح سعتها من 3 أطنان إلى 200 طن. فيما يلي إطار الاختيار العملي الذي نستخدمه عند العمل مع عملاء تصنيع المعدات الأصلية.

1. تحديد نطاق الحمل الفعلي

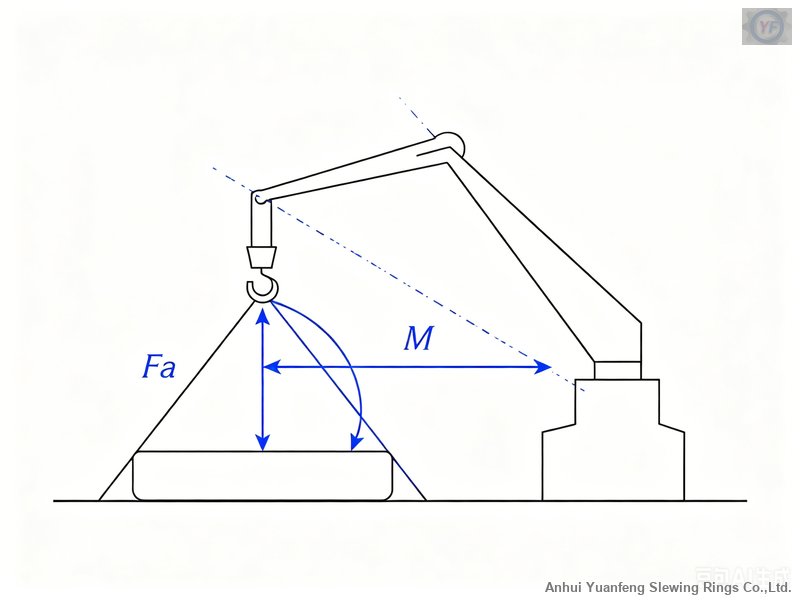

يختار العديد من المشترين المحامل بناءً على طول ذراع الرافعة فقط، وهذا غير كافٍ على الإطلاق. النهج الصحيح هو حساب الحمل الكلي المؤثر على محمل الدوران في أسوأ ظروف التشغيل.

• القوة المحورية (Fa): الوزن الذاتي المشترك للحمولة والذراع والخطاف، والذي يعمل عموديًا إلى الأسفل.
• القوة الشعاعية (القوة الشعاعية): القوة الأفقية الناتجة عن السحب الجانبي اللامركزي أو حمل الرياح على ذراع الرافعة.
• لحظة الانقلاب (M): أهم معيار لأنظمة التحكم في حركة الرافعات. صيغة الحساب: وزن الحمولة × المسافة الأفقية من نقطة الرفع إلى خط الدوران المركزي.

مبدأ الاختيار: بالنسبة لرافعات النقل ذات السعة الأقل من 200 طن، يجب ألا يقل معامل الأمان الساكن (S₀) عن 1.3. إذا كانت ظروف التشغيل تتضمن رفعًا متكررًا لنصف قطر كامل أو أحمال صدمية (مثل عمليات الرفع بالملقط)، يوصى بأن يكون S₀ ≥ 1.5.

2. اختيار هيكل قناة الكابلات المناسب

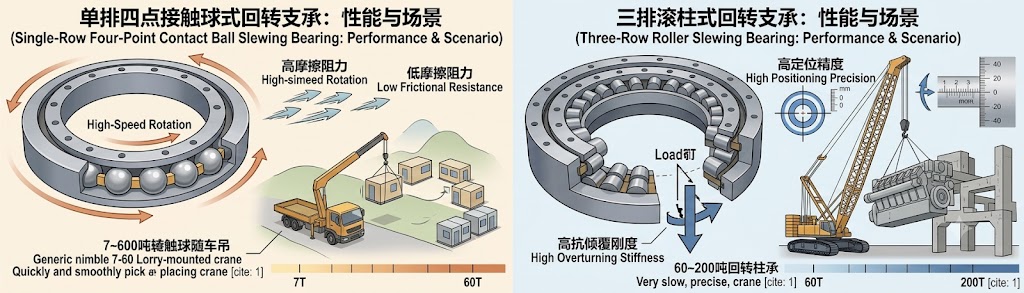

تختلف هياكل قنوات الكابلات اختلافًا كبيرًا في قدرتها على تحمل الأحمال المركبة. ويُستخدم نوعان رئيسيان من الهياكل في قطاع مراكز إدارة النقل:

توصيتنا: إذا كانت سرعة دوران الرافعة المثبتة على الشاحنة ≤ 2 دورة في الدقيقة، وكانت قدرة الرفع هي الأولوية على سرعة الدوران، فإن الكرة ذات الصف الواحد ذات نقاط التلامس الأربع هي الخيار الأمثل من حيث التكلفة. أما إذا كانت ظروف التشغيل تتطلب تحديد المواقع بدقة أو تنطوي على عزم انقلاب كبير، فإن التكلفة الإضافية للكرة ذات الثلاثة صفوف تستحق العناء.

3. يجب عدم إغفال معايير التروس

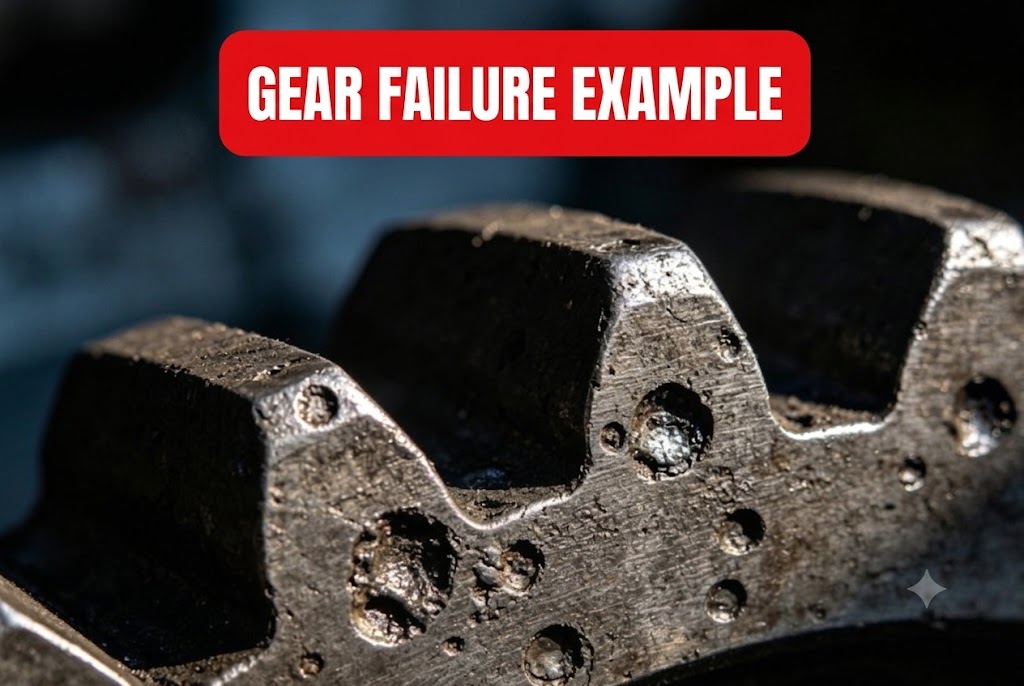

في تطبيقات TMC، غالبًا ما يكون ترس محمل الدوران ذو الأسنان الخارجية أول نقطة ضعف. تشمل الأسباب: عدم محاذاة التعشيق نتيجة تشوه الهيكل، ودخول الملوثات على جوانب الترس المكشوفة، والتآكل الناتج عن دورات التشغيل والإيقاف المتكررة.

• صلابة مجرى السباق: 50-60 HRC (مُقسّى بالحث)
• درجة الدقة: P0 وفقًا لمعيار JB/T 2300
• التحكم في رد الفعل العكسي: 0.03–0.05 × معامل (يستوعب التشوه دون حدوث انحشار)

الحماية من التآكل والتسرب:

• تُستخدم موانع التسرب القياسية المصنوعة من مطاط النتريل بوتادين (NBR) بشكل قياسي؛ بينما يُوصى باستخدام موانع التسرب المصنوعة من مطاط الفلوروإيلاستومر (FKM) للتطبيقات الساحلية أو في المناخات الباردة.
• يمكن معالجة التروس برذاذ الزنك/النحاس لحمايتها من التآكل
• مادة مجرى الكابلات: 50Mn، معالجة متكاملة بالتصليد والتلطيف بالإضافة إلى تقوية سطح مجرى الكابلات. لا تستخدم حلقات من الفولاذ الكربوني العادي.

4. تحدد معايير التركيب العمر التشغيلي الفعلي

الاختيار الصحيح مع التركيب غير السليم يجعل كل العمل السابق عديم الفائدة:

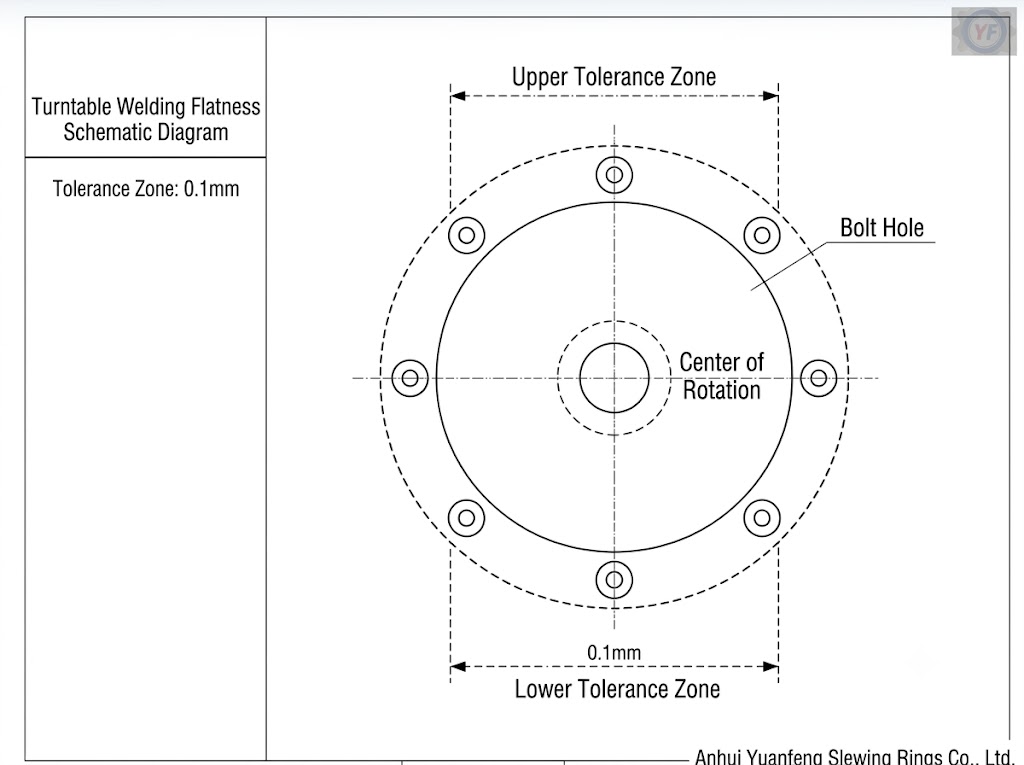

• استواء سطح التركيب: يجب ضبطها ضمن نطاق 0.1 مم عبر دائرة خطوة البرغي. يؤدي سوء تحضير الإطار الفرعي الملحوم إلى توزيع غير متساوٍ للأحمال وتلف متسارع لمجرى الكابلات.
• شد البراغي مسبقًا: قم بالربط بشكل متناظر وفقًا لقيم عزم الدوران المحددة؛ يوصى باستخدام مفتاح عزم الدوران.
• تشحيم: يُنصح باستخدام شحم الليثيوم EP2 مع إضافة ثاني كبريتيد الموليبدينوم. يُعاد تعبئته كل 50-100 ساعة تشغيل في الظروف العادية؛ ويُقلل الفاصل الزمني في البيئات المتربة.

لماذا يختار مصنعو المعدات الأصلية Anhui Yuanfeng؟

• الهندسة الموجهة نحو التطبيقات: نحن لا نبيع قطع غيار من الكتالوج. كل محمل يأتي مع تقرير اختيار يعتمد على نطاق الحمل الفعلي للعميل، ودورة التشغيل، ونسبة التروس.

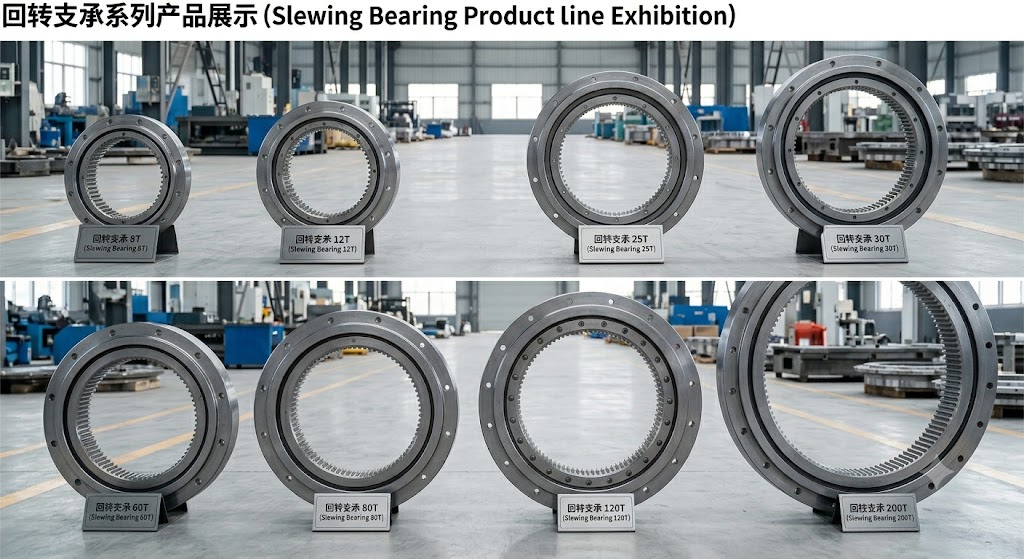

• تم إثبات كفاءة محركات TMC من 3 إلى 200 طن: تُستخدم محامل الدوران الخاصة بنا في أساطيل شركات النقل في جنوب شرق آسيا وروسيا والشرق الأوسط وغيرها من الأسواق.
• المعالجة الحرارية الداخلية: يتم فحص صلابة مجرى التروس ومتانة القلب لكل دفعة.
• توصيل سريع حسب الطلب: السلسلة القياسية: 20-25 يومًا؛ الأبعاد المخصصة: 30-45 يومًا.
