محامل الدوران في توربينات الرياح: شرح متطلبات محامل الانحراف والميل

محامل الدوران في توربينات الرياح:
شرح متطلبات محامل الانحراف والميل

يونيو 2026 | انهوى Yuanfeng Slewing Bearing Co., Ltd.

تتطلب توربينات الرياح من محامل الدوران الخاصة بها قدرة تحمل أكبر من أي تطبيق آخر تقريبًا. يدور محمل الرافعة باستمرار ويمكن فحصه أو استبداله بسهولة نسبية. أما المحمل الموجود في أعلى توربين الرياح - المثبت على ارتفاع يتراوح بين 80 و120 مترًا فوق سطح الأرض - فيجب أن يعمل بكفاءة عالية لمدة 20 عامًا بأقل قدر من التدخل، تحت أحمال متغيرة باستمرار في الاتجاه والحجم، وفي بيئات تتراوح بين حرارة الصحراء وبرودة القطب الشمالي والأمطار والغبار. يُعد فهم ما يميز محمل دوران توربين الرياح عن المحمل الصناعي القياسي أمرًا بالغ الأهمية للمهندسين الذين يحددون مواصفات هذه المكونات ولفرق المشتريات التي تقيّم الموردين.

في Anhui Yuanfeng، نقوم بالتصنيع محامل الدوران بالنسبة لتطبيقات توربينات الرياح البرية، والتي تغطي تكوينات محامل التوجيه والميل. فيما يلي الإطار التقني الذي نستخدمه عند العمل مع عملاء طاقة الرياح.

محملان، وظيفتان: الانحراف مقابل الميل

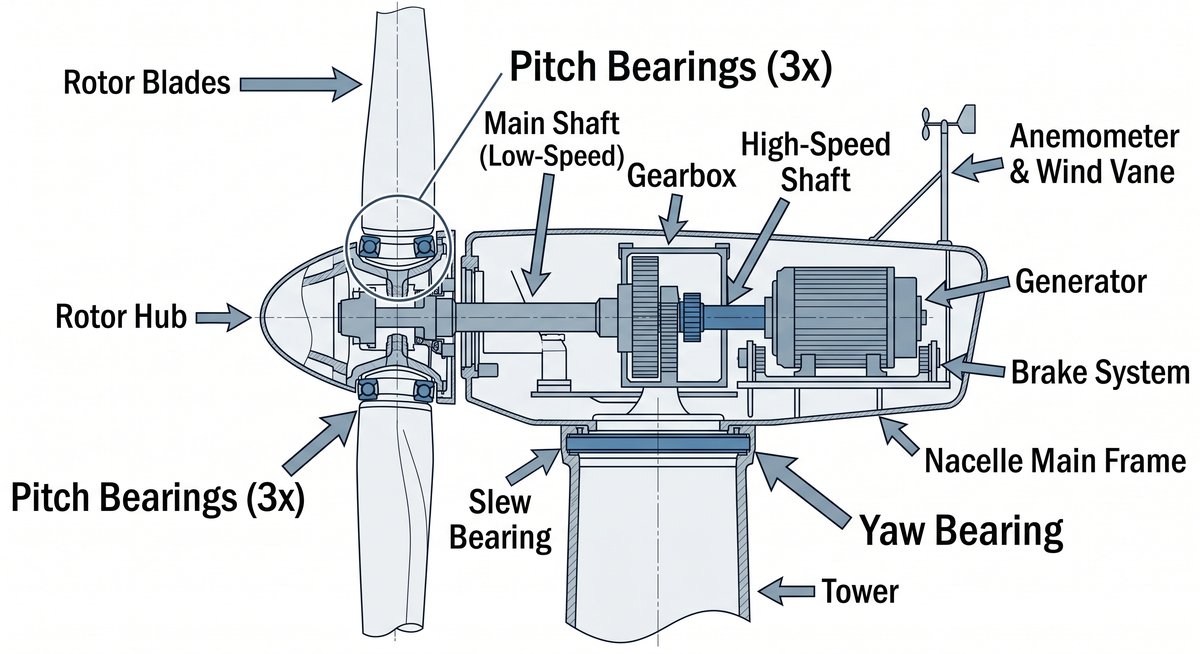

الشكل 1: مقطع عرضي لتوربين رياح ذي محور أفقي - محمل الانحراف (عند وصلة البرج والمحرك) ومحمل الميل (عند وصلة جذر الشفرة بالمحور)

تستخدم توربينات الرياح القياسية ذات المحور الأفقي بثلاث شفرات أربعة محامل دوران: محمل واحد للانحراف وثلاثة محامل لتغيير زاوية ميل الشفرات. تختلف مواقع هذه المحامل داخل التوربين، وكذلك تختلف المتطلبات المفروضة على كل منها.

محمل الانحراف يقع هذا الجزء عند نقطة التقاء قمة البرج مع غلاف المحرك - وهو الغلاف الذي يحتوي على علبة التروس والمولد ونظام الدفع. وتتمثل وظيفته في تدوير غلاف المحرك بالكامل حول المحور الرأسي للبرج، مع تتبع اتجاه الرياح باستمرار. دوران الانحراف بطيء وغير متكرر: فقد يُكمل غلاف المحرك بضع درجات فقط من الحركة في كل مرة، مستجيبًا لتغيرات الرياح على مدى دقائق أو ساعات. لكن الأحمال كبيرة. يتحمل محمل الانحراف الوزن الكامل لغلاف المحرك والمحور والشفرات، بالإضافة إلى عزم ميل كبير ناتج عن تحميل الرياح غير المتماثل عبر قرص الدوار. التكوين الأكثر شيوعًا هو محمل كروي دوار أحادي الصف بأربع نقاط اتصال، والتي تحظى بتقدير كبير لقدرتها على التعامل مع الأحمال المحورية والشعاعية وأحمال العزم مجتمعة ضمن مقطع عرضي صغير.

محامل الخطوة تُركّب محامل زاوية ميل الشفرات عند نقطة اتصال جذر كل شفرة بالمحور. يسمح كل محمل لشفرته بالدوران حول محورها الطولي، مُعدّلاً زاوية ميل الشفرة (زاوية الانحناء) استجابةً لتغيرات سرعة الرياح. عند سرعات الرياح المنخفضة، تميل الشفرات لالتقاط أقصى قدر من الطاقة. ومع ازدياد سرعة الرياح لتتجاوز القدرة المقدرة للتوربين، تتراجع زاوية ميل الشفرات تدريجيًا للحد من الإنتاج وحماية الهيكل. في حالات الإيقاف الطارئ، يجب أن تصل الشفرات إلى وضعية الانحناء الكامل في غضون ثوانٍ. هذا يعني أن محامل زاوية ميل الشفرات تتعرض لدورة تذبذب أكثر صعوبة من محامل زاوية الانحراف: حركات مستمرة ذات سعة صغيرة بدلاً من دورات كبيرة متقطعة. تتراوح أقطار محامل زاوية ميل الشفرات عادةً من حوالي 1.5 متر في التوربينات البرية الصغيرة فما فوق، ويتم تحديد حجمها ليتناسب مع قطر جذر الشفرة. النوع الأكثر شيوعًا هو... محمل كروي دوار مزدوج الصفوف بأربع نقاط اتصال، مما يوفر قدرة تحمل أعلى من تصميمات الصف الواحد في تكوين مناسب للمساحة الضيقة عند جذر الشفرة.

ملف تعريف الحمل: ما تتحمله هذه المحامل فعلياً

تختلف ظروف التحميل في محامل دوران توربينات الرياح اختلافاً جوهرياً عن معظم المعدات الدوارة الصناعية.

يجب أن تتحمل محامل التوجيه عزم الميل الناتج ليس فقط عن ضغط الرياح على قرص الدوار، بل أيضاً عن تأثير الجاذبية على كتلة المحور والشفرات. وتؤثر الأحمال المحورية (الوزن الرأسي لهيكل المحرك) والأحمال القطرية الناتجة عن دفع الرياح في آن واحد، وهو ما يمثل حالة تحميل مركبة تتطلب تحليلاً دقيقاً بدلاً من مجرد اختيار من الكتالوج.

تواجه محامل تغيير زاوية ميل الشفرات تحديًا مختلفًا: توزيع الأحمال غير المنتظم. نظرًا لاختلاف سرعة الرياح وضغطها عبر قرص الدوار - حيث يكون الضغط أعلى عند طرف الشفرة وأقل قرب المحور، وغير متماثل في ظروف الانحراف - فإن محامل تغيير زاوية ميل الشفرات تتحمل أحمالًا تتغير باستمرار حول محيطها. قد يتحمل جزء من مسار الدوران معظم الحمل بينما يتحمل الجزء المتبقي حملًا ضئيلًا. على مدار عمر خدمة طويل، يُنشئ هذا التحميل غير المتساوي أنماط إجهاد لا تستطيع طرق حساب عمر المحامل القياسية، المصممة لتوزيع الأحمال المنتظم، رصدها بدقة. تخضع منهجية تصميم محامل الانحراف وتغيير زاوية ميل الشفرات لدليل التصميم DG03 الصادر عن المختبر الوطني للطاقة المتجددة (NREL) (محامل الانحراف وتغيير زاوية ميل الشفرات)، والذي تم تحديثه في عام 2024، والذي يوفر طرق حساب مُعايرة خصيصًا لظروف التحميل المتذبذبة وغير المنتظمة هذه.

لماذا لا تعمل المحامل القياسية هنا

ثلاثة عوامل - المواد، والختم، والتشحيم - تتطلب كل منها مواصفات تتجاوز الممارسات الصناعية القياسية.

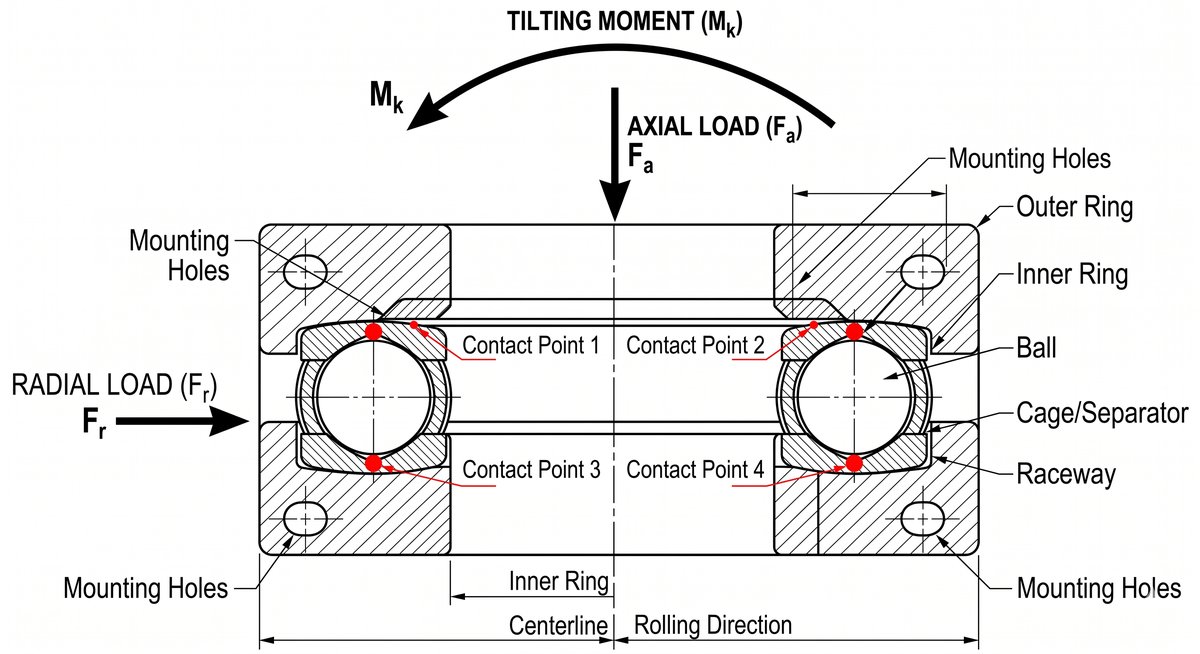

الشكل 2: محمل كروي ذو أربع نقاط تلامس - مسارات تحميل عزم الدوران المحوري والقطري والمائل مجتمعة

المواد والمعالجة الحرارية

عادةً ما يكون فولاذ مسار دوران محامل توربينات الرياح من سبيكة 42CrMo. بعد المعالجة الحرارية الشاملة بالتبريد والتلطيف، تصل صلابة الحلقة إلى 229-269 HB؛ ثم تُصلَّب سطح مسار الدوران بالحث لتصل صلابته إلى 55-62 HRC عند سطح التلامس مع الحفاظ على قلب صلب. يُعدّ عمق طبقة التصليد وتجانسها على كامل محيط مسار الدوران أمرًا بالغ الأهمية. يؤدي التصليد غير المتساوي إلى ظهور مناطق رخوة حيث يبدأ إجهاد التلامس قبل الأوان. بالنسبة لمحمل تغيير زاوية ميل الشفرات الذي يعمل تحت حمل غير منتظم، يمكن أن تؤدي منطقة رخوة موضعية في قطاع الحمل العالي إلى فشل المحمل قبل انتهاء عمره الافتراضي المُقدَّر.

متطلبات الختم

تواجه مواقع توربينات الرياح البرية الرمال والغبار وتقلبات درجات الحرارة وهطول الأمطار على مدار الفصول. وعادةً ما يكون استخدام مانع تسرب مطاطي واحد غير كافٍ للخدمة الطويلة في ظل هذه الظروف. محامل دوران توربينات الرياح يُوصى عادةً باستخدام نظام إحكام متعدد الطبقات: موانع تسرب متاهية مُدمجة مع موانع تسرب مطاطية، مع تطبيق شحم مقاوم للتآكل على سطح التلامس بين موانع التسرب. يجب أن تكون مادة مانع التسرب مُصممة لتحمل نطاق درجات حرارة التشغيل الكامل والتعرض للأشعة فوق البنفسجية في موقع التركيب.

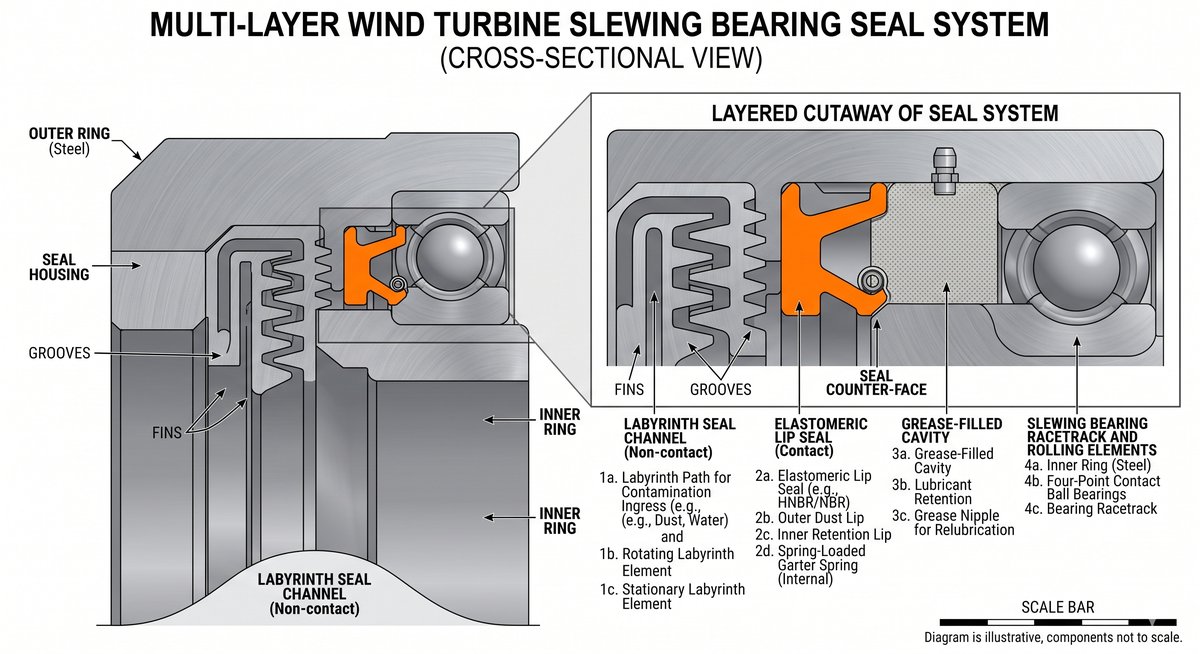

الشكل 3: تكوين مانع تسرب متعدد الطبقات - مانع تسرب متاهة مُدمج مع مانع تسرب مطاطي ذو حافة مانعة للتآكل

تشحيم

تعني الحركة التذبذبية البطيئة لمحامل الميل والانحراف أن نظرية التشحيم التقليدية للدوران الكامل لا تنطبق. في الدوران المستمر، تعود عناصر التدحرج إلى خزان شحم جديد مع كل دورة. في المحامل التذبذبية، يتم تلامس نفس القوس الصغير من مسار التدحرج بشكل متكرر، ولا يتم تجديد طبقة التشحيم في تلك المنطقة بشكل طبيعي. هذا يخلق ظروف تلامس معدني - وهو نظام يسمى الاحتكاك المختلط أو الحدودي (κ < 1) — التي تسرع من التآكل وتلف الاحتكاك.

لا يُعدّ الشحم المعدني القياسي من نوع EP-2 مناسبًا عمومًا لهذه الظروف. تتطلب محامل زاوية ميل وانحراف توربينات الرياح شحومًا ذات أداء مُحسّن في ظروف الضغط الشديد، ومُختبرة خصيصًا للتلامس المتذبذب، ومقاومة جيدة للماء، وقابلية التشغيل ضمن نطاق درجات الحرارة المتوقعة في موقع التركيب.

أنماط الأعطال الشائعة في محامل دوران توربينات الرياح

إن فهم كيفية تعطل هذه المحامل عادةً لا يقل أهمية عن معرفة كيفية تحديد مواصفاتها.

الشعور الكاذب بالجفاف يحدث هذا التآكل عندما تتسبب الحركات الدقيقة الناتجة عن الاهتزاز بين عناصر التدحرج ومجاريها في تآكل تأكسدي عند نقاط التلامس، مما يُنتج انبعاجات بيضاوية تُشبه أضرار التحميل الزائد الساكن (علامات برينل) ولكنها ناتجة عن الاحتكاك. ويكثر هذا التآكل بشكل خاص في محامل تغيير زاوية الشفرات أثناء فترات التوقف - عندما تُثبّت الشفرات بزاوية ثابتة بينما يستمر الاهتزاز الناتج عن الرياح في تحميل منطقة التلامس بشكل دقيق. وتتمثل العلامة المميزة في وجود بقايا تآكل بنية محمرة عند نقاط التلامس. ويتطلب الوقاية استخدام شحم يحتوي على إضافات مضادة للاحتكاك، وعند الإمكان، إجراء حركات دورية صغيرة السعة للمحمل أثناء فترات التوقف الطويلة.

تشققات النقش الأبيض (WEC) تُعدّ هذه الظاهرة نمطًا أكثر خطورة وأقل قابلية للتنبؤ، وقد وُثّقت في جميع أنحاء صناعة طاقة الرياح كمصدر رئيسي للاستبدال المبكر للمحامل. تتطور هذه الظاهرة نتيجة لتغيرات مجهرية تحت سطحية في الفولاذ، وتظهر بعد التخريش تحت المجهر المعدني على شكل مناطق بيضاء ساطعة. يمكن لهذه الشقوق أن تنتشر بشكل غير متوقع وتتسبب في تلف المحامل قبل نهاية عمرها التشغيلي المُصمّم. تشمل العوامل المساهمة، التي لا تزال قيد البحث، انتشار الهيدروجين في الفولاذ، والتيارات الكهربائية، وتركيب مواد التشحيم. ولذلك، تُعدّ إمكانية تتبع المواد وتوثيق نظافة الفولاذ من متطلبات الشراء المهمة.

فشل الختم ودخول الملوثات يُعدّ هذا النمط من الأعطال الأكثر قابليةً للإدارة التشغيلية، ولكنه يبقى سببًا رئيسيًا للتلف المبكر للمحامل. يسمح تدهور مانع التسرب بدخول الرطوبة والملوثات إلى مجرى الكرات، مما يُسرّع من تآكل الحفر والتآكل الاحتكاكي. تشمل المؤشرات المبكرة زيادة تلوث مواد التشحيم في عينات الشحم وتغير اللون المرئي عند أسطح مانع التسرب أثناء الفحص الروتيني.

قائمة التحقق من المواصفات: أسئلة يجب طرحها على المورد

عند البحث عن محامل دوران الانحراف أو الميل لتطبيقات توربينات الرياح البرية، يجدر التحقق من النقاط التالية مع أي مورد:

المواد والمعالجة الحرارية

• درجة الفولاذ الحلقي (42CrMo أو ما يعادلها من سبائك الفولاذ)
• الصلابة الأساسية بعد التبريد والتلطيف (229-269 HB)
• صلابة سطح مجرى السباق بعد التصليد بالحث (55-62 HRC كحد أدنى)
• مواصفات عمق الطبقة المتصلبة وطريقة قياسها
• وثائق تتبع المواد (شهادة الصهر، سجلات المعالجة الحرارية)

الهندسة والفسحة

• مواصفات الخلوص القطري والمحوري - محامل الانحراف عادةً ما تكون من 0 إلى 50 ميكرومترًا؛ محامل الميل عادةً ما يتم تحديدها بخلوص سالب (محمل مسبقًا)
• وحدة التروس وفئة الدقة وفقًا للمعيار المعمول به (لا تقل عن الفئة 8 من GB/T10095.1 أو ما يعادلها من DIN/ISO)
• معامل تعديل شكل سن الترس

ختم

• مادة مانعة للتسرب مصنفة لنطاق درجة حرارة التشغيل في الموقع والتعرض للأشعة فوق البنفسجية
• تكوين الختم (شفة واحدة مقابل طبقات متعددة) وسهولة الوصول إلى الاستبدال

تشحيم

• نوع الشحم المعبأ مسبقًا وتأكيد ملاءمته للتلامس المتذبذب (κ < 1)
• مواصفات وعدد فتحات مدخل الشحم
• توصيات بشأن فترات إعادة التشحيم للتطبيق المحدد

الوثائق

• تقرير فحص الأبعاد
• تقرير فحص دقة التروس
• سجلات دفعات المعالجة الحرارية
• تقرير اختبار المصنع عند الاقتضاء

خاتمة

تختلف محامل دوران توربينات الرياح في فئة الأداء عن المحامل الصناعية العامة. فمزيج الأحمال التذبذبية، وعمر الخدمة الطويل دون صيانة، والتعرض للعوامل البيئية الخارجية، يجعل جودة المواد، وتصميم منع التسرب، ومواصفات التشحيم، هي المحددات الرئيسية لعمر المحمل، وليس فقط قدرة تحمل الحمل.

بالنسبة لفرق المشتريات ومهندسي المشاريع الذين يقيمون الموردين، تتجاوز الأسئلة الصحيحة مجرد القطر وقدرة التحمل الثابتة. فالمورد الذي يقدم أدلة موثقة حول المعالجة الحرارية، وإمكانية تتبع المواد، واختيار الشحوم - وليس مجرد ادعاءات المنتج - هو مورد جدير بالتقييم الجاد.
