قلب الدوران لأكبر آلات الرفع في العالم

دليل التقديم من شركة آنهوي يوانفينغ

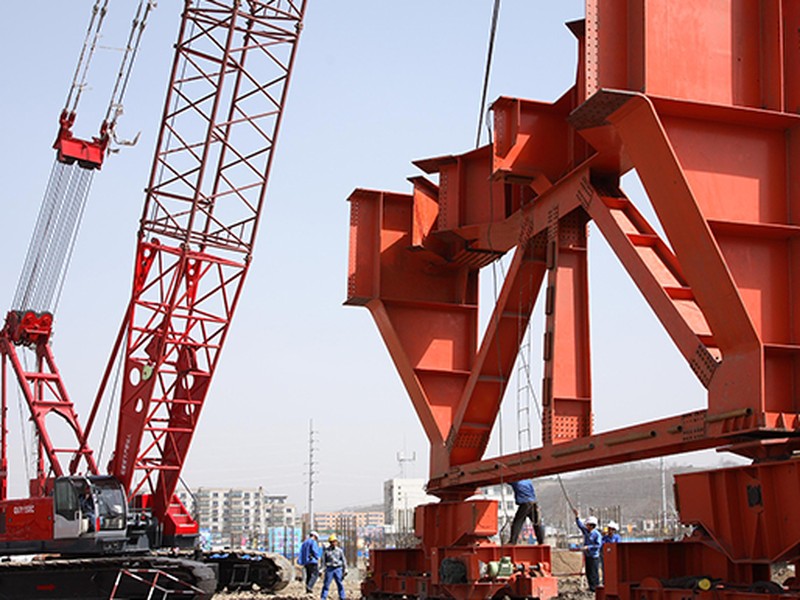

ما هي الرافعة المجنزرة؟ الرافعة المجنزرة هي آلة رفع مثبتة على مسارات متصلة بدلاً من العجلات، تجمع بين قدرة الرفع العالية والقدرة على التحرك على الأراضي الرخوة أو غير المستوية. يمكن للطرازات الكبيرة رفع ما بين 500 و3000 طن، وتجعلها أذرعها الطويلة العمود الفقري لعمليات إنشاء مزارع الرياح، وبناء الجسور، وأعمال مصافي النفط، وتجميع المعدات الثقيلة.

تدور جميع الرافعات المجنزرة هيكلها العلوي - الكابينة والذراع والثقل الموازن - على محمل دوار كبير واحد. يتحمل هذا المحمل قوة الرفع بأكملها، وينقل حركة التأرجح، ويمتص أحمال الصدمات التي قد تتسبب في تلف المكونات الأقل قوة. إنه، بكل معنى الكلمة، قلب الدوران في الآلة.

بالنسبة للمشترين الذين يبحثون عن حلقات دوارة للرافعات المجنزرة، يُعدّ فهم حالة التحميل، ونوع المحمل المناسب، وجودة التصنيع أمرًا بالغ الأهمية. يغطي هذا الدليل أهمّ هذه الجوانب.

على عكس طاولة الدوران في آلة التشغيل - التي يهيمن عليها الحمل المحوري - فإن محمل الرافعة المجنزرة يخضع لقانون مختلف: لحظة فاصلةعندما ترفع رافعة تزن 1500 طن حمولةً من نهاية ذراعها البالغ طوله 80 متراً، فإن قوة الرفع تُولّد قوة إمالة تُحاول قلب الهيكل العلوي بأكمله عن موضعه. يُعدّ عزم الدوران هذا العامل التصميمي الأساسي.

ملف تعريف الحمل لرافعة مجنزرة متوسطة نموذجية

تستخدم الرافعات المجنزرة عادةً أحد أنواع محامل الدوران الثلاثة، والتي يتم اختيارها بناءً على قدرة الرافعة وطبيعة عملها:

تعمل الرافعة المجنزرة في أقسى الظروف البيئية - الغبار، والطين، والمطر، والتعرض المستمر للصدمات. جودة محمل الدوران ليست مسألة شكلية، بل هي عامل حاسم في تحديد وقت التشغيل، والسلامة، وعمر الخدمة. هذه هي الجوانب التي نعتبرها بالغة الأهمية:

المواد والمعالجة الحرارية

فولاذ 42CrMo، مُقسّى ومُعالَج حرارياً للحصول على قلب صلب، مع مجاري كروية مُقسّاة بالحث إلى صلابة HRC 55-62. يجب التحقق من عمق طبقة التصليد - عادةً 3-5 مم في محامل الرافعات الكبيرة - عن طريق اختبار تدرج الصلابة، وليس افتراضه من قراءة سطحية.

دقة أسنان التروس

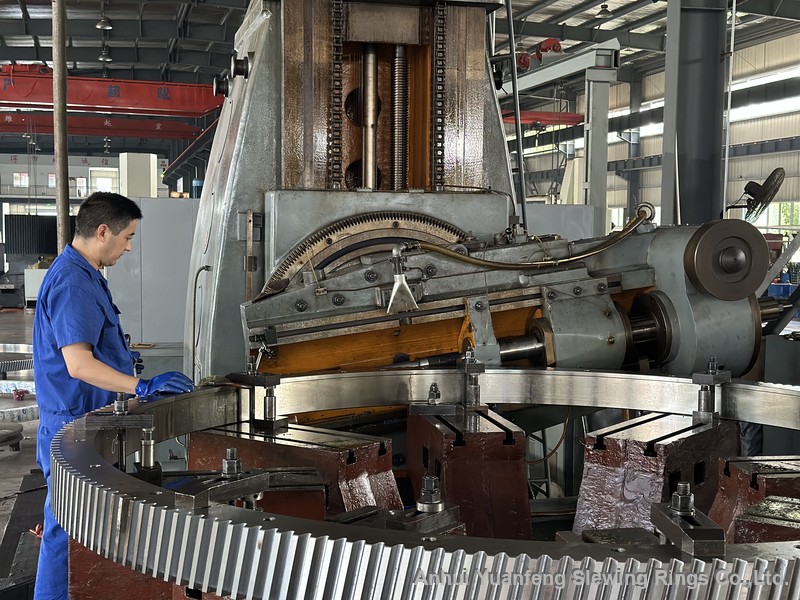

تحتوي معظم حلقات دوران الرافعات المجنزرة على أسنان تروس خارجية تُدار بواسطة ترس الدوران. وتحدد دقة التروس سلاسة الدوران وعمرها الافتراضي. نقوم بفحص شكل الأسنان، والخطوة، والانحراف باستخدام قياسات CMM على كل حلقة - فالترس التالف سيجعل دوران الرافعة خشنًا ومزعجًا في غضون أسابيع.

ختم الحقل

مواقع البناء مليئة بالغبار. نوفر حلقات دوارة مزودة بمزيج من موانع التسرب المتاهية أو المطاطية، بما يتناسب مع بيئة التشغيل، ونقدم لعملائنا استشارات حول فترات إعادة التشحيم وفقًا لدورة التشغيل. إن المحمل المحكم الإغلاق والمُشحّم جيدًا هو الفرق بين عقد من الخدمة واستبداله مبكرًا.

إن الطلب على الرافعات المجنزرة الكبيرة مدفوع بعدد قليل من القطاعات ذات النمو المرتفع، وكلها تفرض متطلبات شديدة على حلقة الدوران:

تركيب طاقة الرياح

يتطلب تركيب توربينات الرياح رافعات قادرة على رفع أجزاء التوربينات التي يصل وزنها إلى 100 طن، بالإضافة إلى أجزاء البرج، إلى ارتفاعات تتجاوز 100 متر. وتكون عزمات الرفع هائلة، ويجب أن يحافظ محمل الدوران على موضعه بدقة أثناء التركيب - وهو سوق ينمو مع كل مزرعة رياح جديدة.

إنشاء الجسور والبنية التحتية

تُستخدم الرافعات المجنزرة لرفع عوارض الجسور مسبقة الصب، والهياكل الفولاذية، ومكونات البنية التحتية الرئيسية في جميع المشاريع الكبيرة تقريبًا. وتُعدّ الموثوقية أمرًا بالغ الأهمية، إذ أن تعطل محمل الدوران في عملية رفع حرجة قد يُوقف الموقع بأكمله.

التكرير والصناعات الثقيلة

تستخدم عمليات الصيانة أثناء التوقف في مصافي النفط ومحطات الطاقة رافعات مجنزرة لرفع الأوعية الثقيلة والمبادلات الحرارية في الأماكن الضيقة، حيث يكون الدوران الدقيق والسلس تحت الحمل الكامل أمرًا ضروريًا.

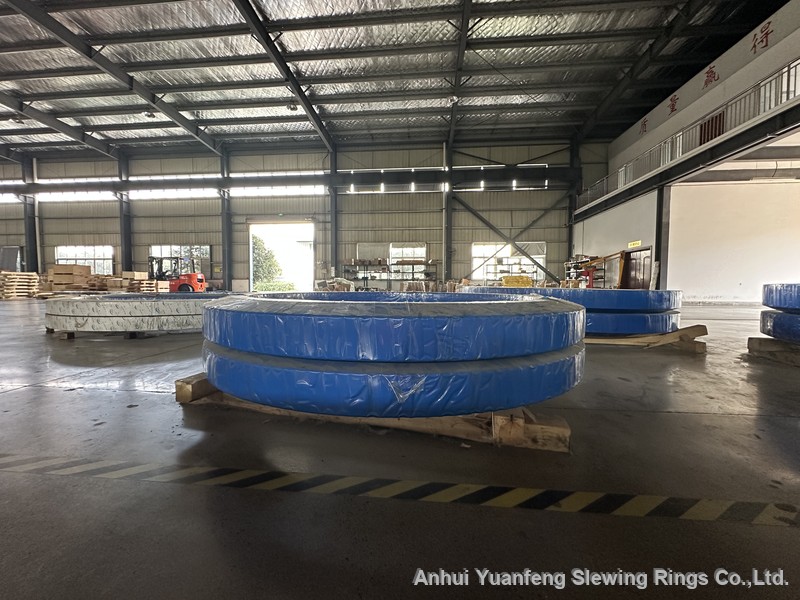

يتم توريد محامل الدوران الكروية ذات الصفين الخاصة بنا لرافعات الزحف من نوع إكس سي إم جي و فوا للصناعات الثقيلة - اثنان من أبرز مصنعي الآلات الثقيلة في الصين. يخضع هؤلاء العملاء محاملنا لبرامج تأهيل صارمة خاصة بهم، وتعمل آلاتهم يوميًا في مزارع الرياح ومواقع الجسور والمشاريع الصناعية في جميع أنحاء العالم.

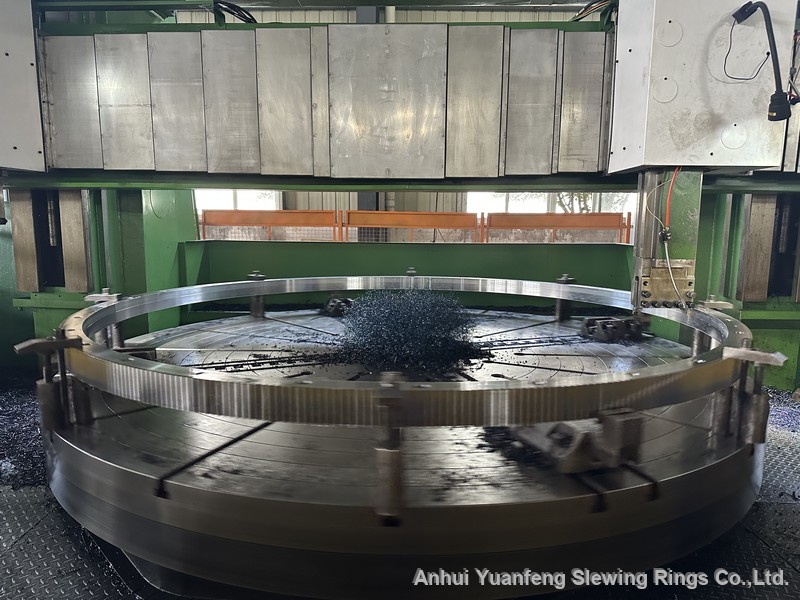

في شركة آنهوي يوانفينغ لحلقات التدوير المحدودة.لقد قمنا بتوريد محامل الدوران لتطبيقات الرافعات لما يقرب من 20 عامًا. نقوم بالتصنيع داخليًا من الفولاذ الخام - الخراطة، والمعالجة الحرارية، والطحن، وقطع التروس، والتجميع - مع فحص دقيق باستخدام جهاز قياس الإحداثيات ثلاثي الأبعاد من زايس في كل مرحلة حاسمة، وإمكانية تتبع كاملة لكل وحدة.

سواء كنتَ مُصنِّعًا أصليًا للرافعات وتبحث عن دفعة إنتاجية، أو مالك أسطول رافعات تستبدل محملًا تالفًا، أرسل إلينا بيانات الحمولة أو الرسم التخطيطي. سيؤكد مهندسونا نوع المحمل وحجمه وتكوينه المناسب لآلتك.
