ترس حلقي دوار ذو بكرات متقاطعة دقيقة للآلات

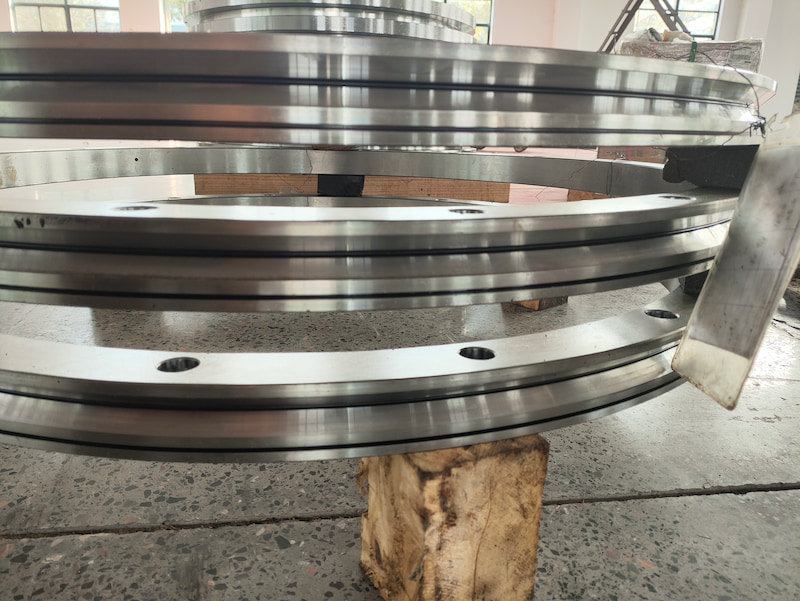

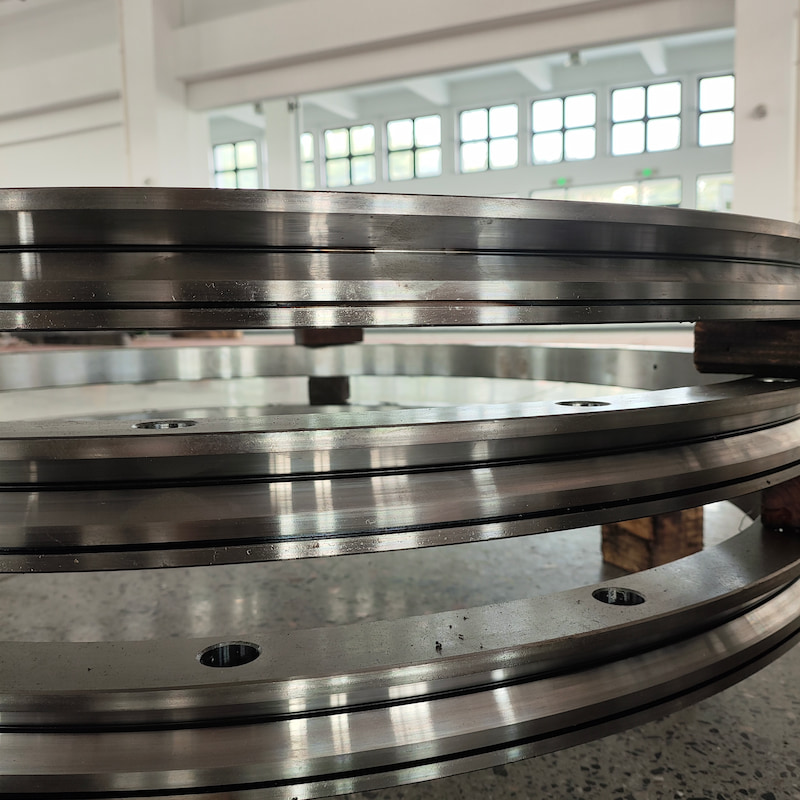

حلقة دوارة دقيقة ذات بكرات متقاطعة

دقة حلقة دوارة متقاطعة يتميز هذا النظام بأسطوانات أسطوانية مرتبة بزاوية 90 درجة عرضيًا. تتحمل الوحدة الواحدة الحمل المحوري والحمل القطري وعزم الانقلاب في آن واحد. يتميز بهيكل صغير الحجم ورقيق، مع إمكانية التحميل المسبق لضمان عدم وجود خلوص، مما يوفر دقة دوران عالية وصلابة فائقة. تتيح الحلقات الداخلية والخارجية القابلة للفصل سهولة التركيب وتوفير المساحة. يُستخدم على نطاق واسع في تطبيقات الدوران الدقيقة منخفضة إلى متوسطة السرعة، بما في ذلك مفاصل الروبوتات، وطاولات الدوران الدقيقة، ومحاور التثبيت البصرية، ومعدات فحص الفهرسة. يتطلب قاعدة تثبيت مسطحة وصلبة، وهو غير مناسب لأحمال الصدمات الثقيلة.

الميزات ومزايا الأداء

دقة دوران عالية: مسارات دوران مُقسّاة بدقة ومصقولة بدقة عالية مع أدنى حد من الانحراف المحوري والقطري. متوفرة بدرجتي دقة P4 وP5. تدعم هذه المسارات تكوين خلوص طفيف أو تكوين خلوص صفري مُحمّل مسبقًا لتطبيقات تحديد المواقع والفهرسة مع اهتزاز منخفض.

سهولة التركيب: ميتم تثبيت البراغي مباشرةً عبر فتحات في كل من الحلقتين الداخلية والخارجية. كما أن الحلقات الداخلية والخارجية القابلة للفصل تُسهّل عملية التجميع، مما يوفر مساحة في الماكينة ويقلل الوزن الإجمالي.

صلابة عالية: يتيح تصميم البكرات المتقاطعة تحمل الأحمال في اتجاهات متعددة، وأداءً قويًا لمقاومة الانقلاب، وانحرافًا منخفضًا تحت الحمل. كما أن التحميل المسبق يزيد من الصلابة الإجمالية ويحسن مقاومة الأحمال اللامركزية مقارنةً بمحامل الدوران التقليدية.

مواصفة

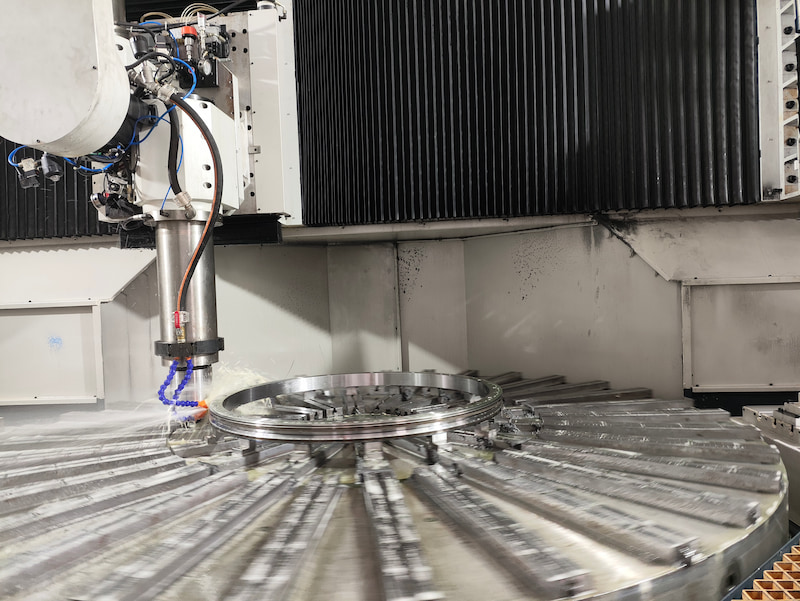

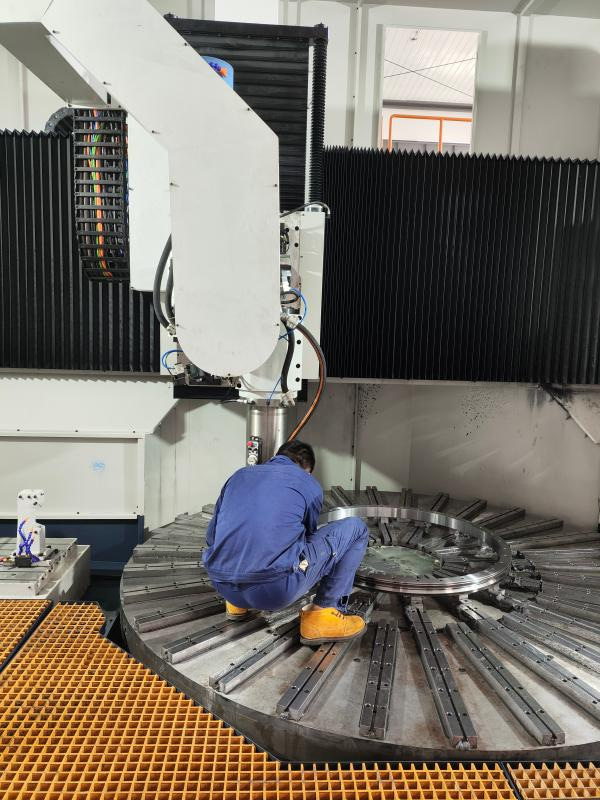

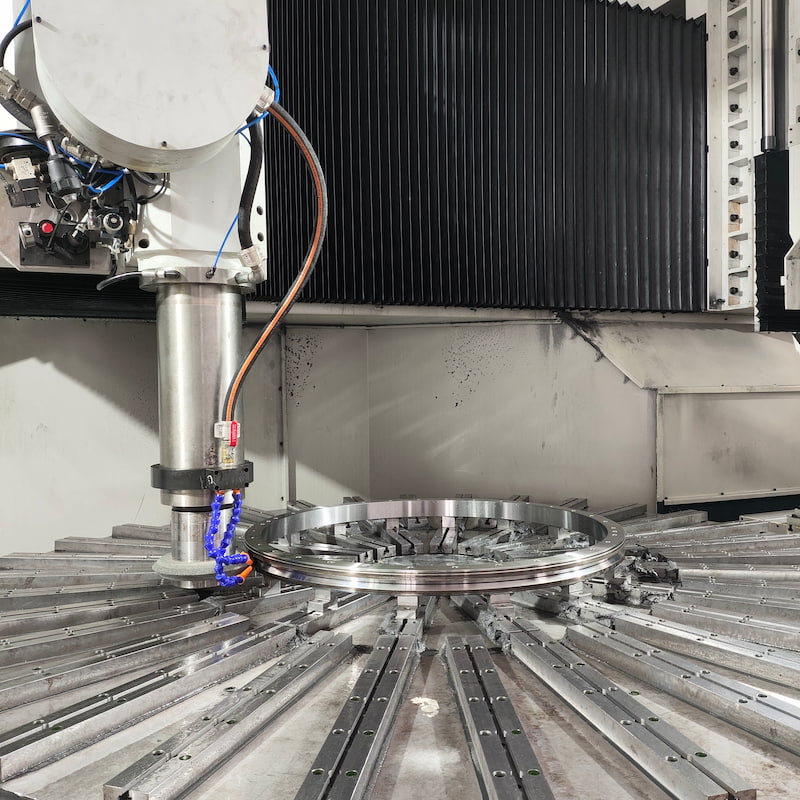

معرضنا

لماذا تختارنا؟

منتج مصمم خصيصًا وفقًا لرسوماتك أو عيناتك

دعم فني احترافي متوفر في أي وقت

تتوفر رسومات التخصيص / تصنيع المعدات الأصلية / التصميم والتصنيع الأصلي

سعر المصنع مباشرة، وتوصيل مستقر

فحص جودة صارم ومجموعة كاملة من وثائق الشحن

توصيل سريع وتغليف آمن (منصة/صندوق من الخشب الرقائقي)

ضمان الجودة لمدة عام واحد

منطقة مشتركة

التعليمات

1. ما الفرق بين حلقة دوارة متقاطعة و حلقات دوارة عادية؟

تعتمد حلقة الدوران الدقيقة ذات البكرات المتقاطعة على بنية بكرات أسطوانية متقاطعة بزاوية 90 درجة مع تلامس خطي. يمكنها تحمل الأحمال المحورية والشعاعية وأحمال الانقلاب في آن واحد، مما يوفر صلابة عالية ودقة تحديد المواقع، ويمكن تحميلها مسبقًا للتخلص من الخلوص. تعتمد محامل الدوران العادية في الغالب على تصميم التلامس الكروي، وهي مصممة أساسًا لتحمل الأحمال الثقيلة. تتميز هذه المحامل بفسحة دوران كبيرة نسبيًا، وصلابة ودقة تحديد مواقع أقل، وهي غير مناسبة عمومًا للفهرسة الدقيقة للزوايا الصغيرة.

2. ما هي المشكلات المحتملة التي قد تنشأ أثناء التشغيل الروتيني، وما هي التدابير الوقائية التي ينبغي اتخاذها؟

هناك بعض الأعطال الشائعة: تآكل مجرى الكرات، والتآكل، وتلف مانع التسرب، والانبعاجات الناتجة عن الجزيئات الخارجية. يلزم تجديد الشحم دوريًا لمنع دخول الغبار والسوائل. يؤثر تشوه قاعدة التثبيت بشكل مباشر على دقة المحمل. تتسبب الصدمات الناتجة عن الحمل الزائد في انبعاجات دائمة في البكرات وفقدان لا رجعة فيه للدقة.

للحصول على استشارة فنية أو عروض أسعار مخصصة، يرجى تزويدنا ببيانات التروس (المعامل، عدد الأسنان، عرض الوجه، متطلبات الدقة، ظروف التشغيل، إلخ). سيقدم فريقنا الهندسي حلاً احترافياً مصمماً خصيصاً لتلبية احتياجاتكم.
